歐姆定律：解明電路基礎

目錄

• ・什麼是直流電路？
• ・歐姆定律
• ・歐姆定律與直流電路分析
• ・歐姆定律和電路計算技術
• ・歐姆定律的應用與計算
• ・電路的物理特性基礎知識
• ・交流電路中的歐姆定律

歐姆定律是描述電路中電壓、電流和電阻之間關係的定律。根據歐姆定律，電壓等於電流與電阻的乘積，可對電路進行設計和分析。歐姆定律是控制電路中的電流流動並提供適當電壓的基礎。

本文將介紹歐姆定律的原理和歷史及其在實際電路中的應用相關的知識，提供瞭解歐姆定律並將其應用於電路分析和設計所需的資訊。

什麼是直流電路？

直流電路是電流的方向和大小不隨時間變化的電路。直流電路的主要作用是為電子設備和系統提供穩定的電能。在日常生活中，直流電路被廣泛應用於智慧型手機、筆記型電腦和電動工具等電池供電設備。在直流電路的設計和分析中，歐姆定律（電壓=電流x電阻）和基爾霍夫定律（電流和電壓守恆定律）發揮著重要作用。透過使用這些定律，可以實現高可靠性的供電。

下面詳細介紹直流電路的基本要素。

直流電（DC）

直流電路的核心是直流電（DC)。直流電是一種電子沿一個方向流動的電流，一般是從正極流向負極。由於電子始終沿同一方向移動，因此這是一種不會隨時間變化的電流。

電壓源

直流電路通常含有電壓源。電壓源會產生用來供給電流的電壓，並驅動電路中的電子。電壓源可以由電池、電源或其他電源裝置提供。

電路的構成要素

直流電路由各種要素構成。其中包括電阻、電容、電感、電晶體等元件。這些元件會影響電路的工作和性能，可根據不同的應用需求進行相對應的設計。

電流、電壓和電阻的基本原理

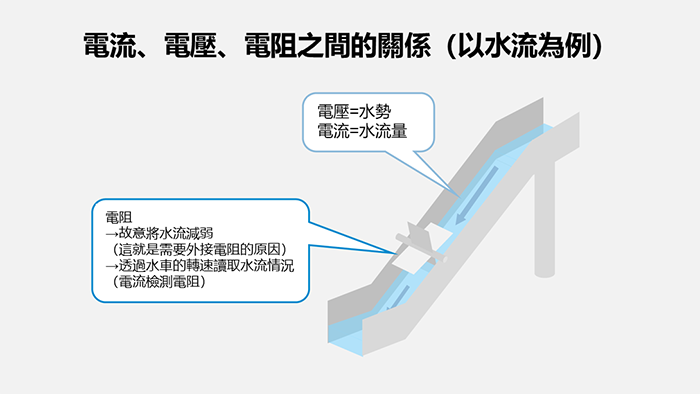

電流表示電子的流動，電壓表示推動電子流動的力。根據歐姆定律，電壓與電流和電阻成正比。

電流（I）

電流是指導體內電子移動形成的電子流動。電流通常以安培（A）為單位進行測量，表示電子流過導體的速度和方向。電流通常由電壓驅動，測量電路中移動的電子量。

電壓（V）

電壓是驅動電流的力，為電子提供能量。電壓通常以伏特（V）為單位測量，可提供電流流動所需的勢能。電壓由電池或電源提供，為電子提供動力，產生流經電路的電流。

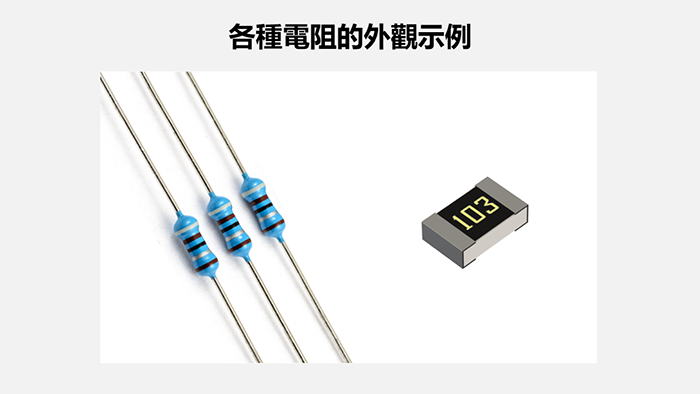

電阻（R）

電阻是可以限制電流流動並降低電壓的元件。電阻以歐姆（Ω）為單位進行測量，電流透過電阻時會消耗能量。電阻會使電流減少，並限制電子的流動。

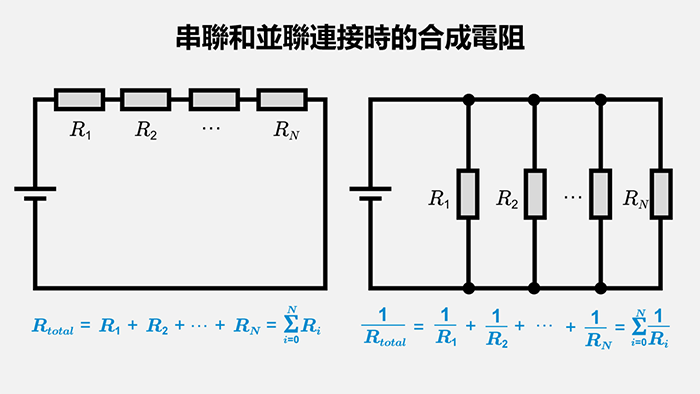

串聯電路和並聯電路的特性與差異

串聯電路是元件串聯連接、電流流過同路徑的電路；而並聯電路則是元件並聯連接、電流分流透過各並聯支路的電路。串聯電路的特性之一是電阻相加後的總電阻較高。並聯電路透過計算各電阻的倒數之和即可求出總電阻。

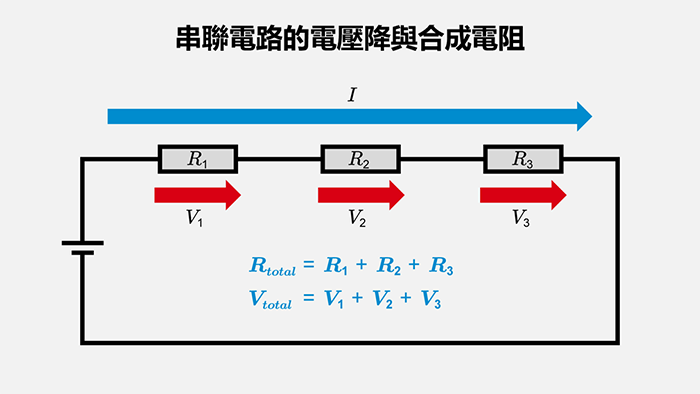

串聯電路

在串聯電路中，各元件共用一條路徑並按順序連接。其特點如下：

1. 電流相同：串聯電路中的所有元件共用相同的電流。這意味著電流以恒定的速度流過電路。
2. 電壓分壓：電壓被分配給各元件。根據歐姆定律，電壓與電阻成正比，因此電阻高的元件兩端電壓也較高。
3. 總電阻的計算：電阻值是串聯元件的電阻值之和。也就是說，合成電阻（總電阻）只是各元件電阻值的總和。

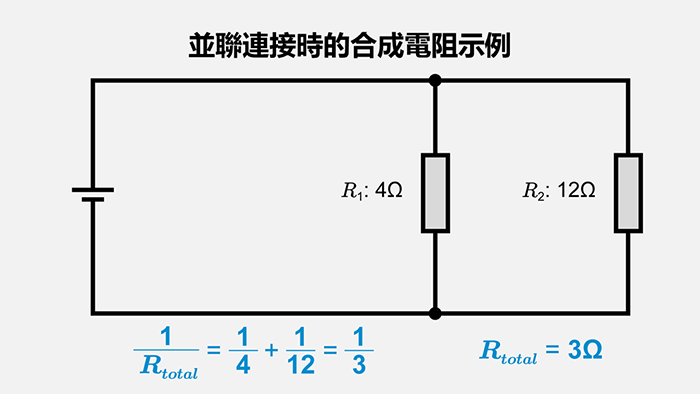

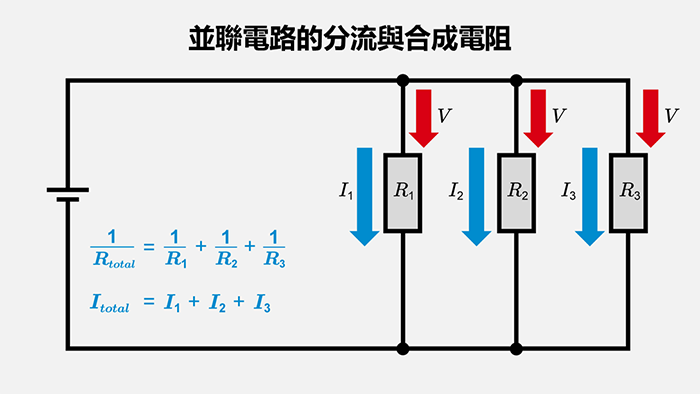

並聯電路

在並聯電路中，元件並聯連接，具有多條電流路徑。並聯電路的特點如下：

1. 電流分支：在並聯電路中，電流會分支並流入每個元件。各元件單獨接收電流。
2. 電壓相同：所有元件共用相同的電壓。這意味著施加給並聯電路中每個元件兩端的電壓相同。
3. 倒數電阻：將各元件的倒數（1/電阻值）相加即可得出整個並聯電路的總電阻（合成電阻）。該總電阻是透過將倒數相加並取其倒數計算得出的。

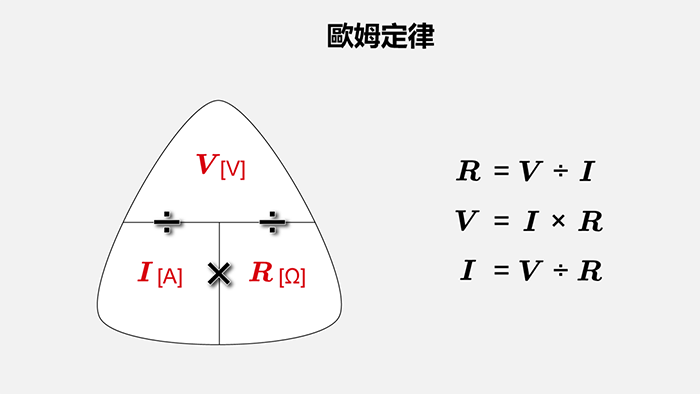

歐姆定律

歐姆定律表明，電流（I）與電壓（V）成正比，與電阻（R ）成反比。這種關係用公式I = V / R 來表示。利用歐姆定律，可以在設計電路和選擇電子元件時正確計算出所需的電壓和電阻，從而實現高效的電氣設備設計。瞭解歐姆定律可以使電路設計和分析更加準確。

歐姆定律的歷史

歐姆定律的歷史

歐姆定律由德國物理學家喬治·西蒙·歐姆於1827年提出的。他的發現最初並沒有被接受，但隨著時間的推移，人們逐漸認識到該定律的重要性，歐姆定律成為電氣工程的基礎。該定律對電氣工程的發展產生了巨大影響，是瞭解電流、電壓和電阻之間關係的基本原理。

歐姆定律的基本公式

歐姆定律的基本公式

歐姆定律的基本公式如下：

\(V=I\times R\)

其中各項的含義如下：

• V 是電壓（伏特）
• I 是電流（安培）
• R 是電阻（歐姆）

該公式表明電壓是電流與電阻的乘積。具體而言，即電流與電壓成正比，電阻與電流成反比。歐姆定律是電路中電壓、電流和電阻相互關係的數學表達。

歐姆定律作為電氣工程和電子技術的基礎得到了廣泛應用。瞭解電流、電壓和電阻之間的關係，有助進行電路設計、分析以及故障排除。從電子設備的設計到電力傳輸等的眾多應用領域，該定律都發揮著重要作用。另外，正確理解和應用歐姆定律有助大幅減少用電時的危險並確保安全性。

電壓和電流的比例關係 – 物理解釋

歐姆定律指出的電壓和電流之間的比例關係，可以透過電子透過電阻時所受到的力來解釋。電壓是使電子移動的力，電阻是阻礙電子移動的力。電流表示流過該電阻的電子數量。根據歐姆定律，電流會隨著電壓的增加而增加。

什麼是電壓？

電壓是在電路中使電子移動的動力源。電子流動形成電流，推動這種流動的力就是電壓。電壓可以由電池、電源或其他電子設備提供。

什麼是電流？

電流是指電子在導體中的流動。電流表示電子移動的速度和數量，以安培為單位進行測量。1安培的電流表示1秒內流過1庫侖的電荷。

物理解釋

從物理上講，電壓是電場力作用在電子上的能量。當電子在電場中移動時，會從電場接收能量並利用該能量在導體內移動。電壓的大小顯示電場的強度，並決定電流的大小。

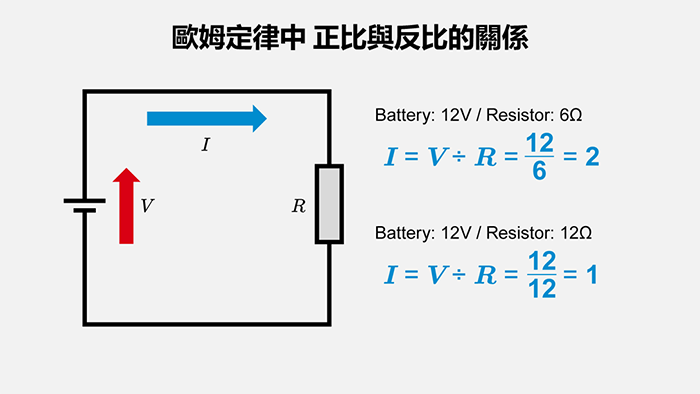

電阻與電流成反比關係 – 原理說明

電阻和電流之間的反比關係是歐姆定律的一部分。歐姆定律指出，如果電壓恒定，電流就會隨著電阻的增加而減少。這是因為電阻阻礙了電子的流動。因此，電阻越大，電流越小。

電阻的作用

電阻是在電路中阻礙電流流動的元素。當存在電阻時，電子不能自由流動，會因電阻而延遲或減少。電阻會導致導體內電子運動的能量耗散，從而使電路中的電流受到限制。

原理說明

為了從物理的角度理解電阻的原理，讓我們來思考一下電阻內的電子運動。在電阻內部，電子會與原子和分子碰撞，每次碰撞都會造成能量耗散。這種能量耗散會制約電子的運動並使電流減少。

當電阻很大時，電子就會經歷更多的能量耗散，流動速度會變慢，電流會減少。當電阻很小時，能量耗散就少，電子移動更自由，電流會增加。

這種反比關係使得電阻成為用來控制電流的重要元素，利用電阻可調整電路中的電流分配和限制電流。

歐姆定律與直流電路分析

歐姆定律是電路的基本定律，指出了直流電路中電壓（V）、電流（I ）以及電阻（R ）之間的關係。

下面介紹歐姆定律是如何在實際電路中應用的。

在電路分析中應用歐姆定律的方法

歐姆定律的應用方法

將歐姆定律應用於電路分析時，通常應按以下步驟進行：

1. 確定電路中的元素：確定電路中的電阻和電壓源。這樣可以明確要將歐姆定律應用於哪些元素。
2. 瞭解電壓和電流之間的關係：根據歐姆定律，瞭解特定電阻的電壓和電流之間的關係。其關係用V = I × R表示。
3. 計算：利用歐姆定律計算電阻值。透過電壓和電流之間的比例關係求出電阻。另外，還可以利用給定的電路中的電壓和電阻值來計算電流。這是歐姆定律的應用方法之一。此外，歐姆定律還可以用來計算電路中特定部分的電壓降。這種計算有助評估電路中電子流的能量損耗。
4. 應用於整個電路：當電路中有多個電阻時，可將歐姆定律應用於每個電阻，計算電路中的電壓和電流分佈。這有助瞭解電路的工作情況。
5. 電路分析：利用歐姆定律可以分析電路中的電壓、電流和電阻，以瞭解電路的性質和特性。這對於電路設計和故障排除來說很有用。

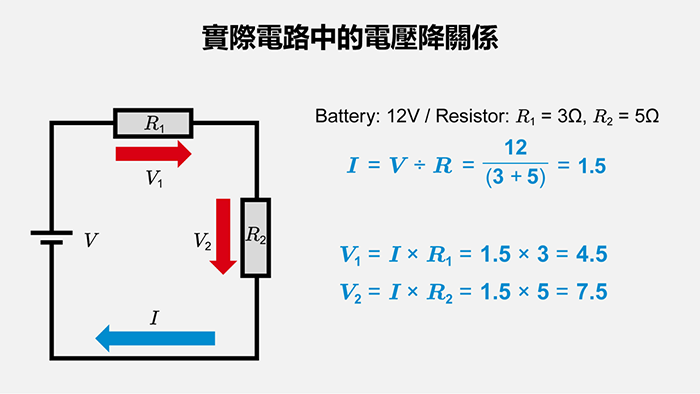

具體的電路計算示例

為了更好地理解電路分析中的歐姆定律，我們來看一個電路計算的具體示例。假設電路如下：

在這個串聯電路中，假設給出了個電阻的值（R₁、R₂、R₃）和電源電壓（V）的值。下面介紹利用歐姆定律計算電路中的電流和電壓降的步驟。

1. 假設已經給出R₁、R₂、R₃的值。
2. 計算整個電路的電流。
   在串聯電路中，流過所有電阻的電流相同。根據歐姆定律，整體電流I計算如下：
   \(I=\displaystyle \frac{V}{R_1+R_2+R_3}\)
3. 計算各電阻的電壓降。
   將流過各電阻的電流I與電阻值相乘即可求出各電阻的電壓降V₁、V₂、V₃。
   \(V_1=I\times R_1\)
   \(V_2=I\times R_2\)
   \(V_3=I\times R_3\)
4. 將各電阻的電壓降相加，確認該值是否與電源電壓V一致。
   在串聯電路中，所有電阻的電壓降之和需要等於電源電壓。
   \(V=V_1+V_2+V_3\)

歐姆定律在實際問題中的應用

下面介紹應用歐姆定律來解決實際問題的方法。歐姆定律在電路設計和故障排除中很重要，是理論知識與實踐技能相結合的關鍵。

問題1：電流的計算

題目：在電壓為10V的電路中連接電阻值為20Ω的電阻。請計算該電路中的電流。

解決方法：利用歐姆定律計算電流。歐姆定律的公式為：
\(V=I\times R \)
求出該公式中的電流（I）：
\(I=\displaystyle \frac{V}{R}\)
透過代入給定值進行計算：
\(I=\displaystyle \frac{10V}{20\mathrm{\Omega}}=0.5A\)
所以，該電路中的電流為0.5安培（A)。

問題2：電阻值的計算

題目：在電流為2A的電路中，電壓為15V。請計算該電路中的電阻值。

解決方法：再次利用歐姆定律計算電阻值。歐姆定律的公式為：
\(V=I\times R\)
求出該公式中的電阻（R）：
\(R=\displaystyle \frac{V}{I}\)
透過代入給定值進行計算：
\(R=\displaystyle \frac{15V}{2A}=7.5\mathrm{\Omega}\)
所以，該電路中的電阻值為7.5Ω。

歐姆定律不成立的條件

歐姆定律是適用於很多電路的基本定律，但在某些條件下可能會不成立。

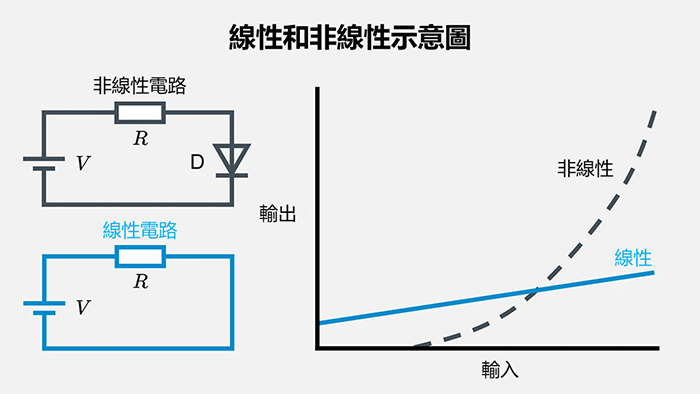

1. 存在非線性元件

歐姆定律適用於具有恒定電阻的線性元件。但是，即使在直流電路中，如果含有二極體或電晶體等非線性元件，電壓和電流之間的關係也不再是線性的，因此無法應用歐姆定律。在這些元件中，由於電流會隨著電壓的增加而呈指數級變化，因此電阻值不是恒定的。

2. 極端的溫度變化

溫度是影響電阻值的重要因素之一。對於一般的金屬電阻體而言，隨著溫度升高，原子的振動會增加，從而妨礙電子的運動，導致電阻值增加。反之，隨著溫度降低，電阻值會降低。受這種溫度變化的影響，電阻值變得不恒定，因此歐姆定律不成立。這種影響在極端溫度環境下尤為明顯。

3. 大電流導致的自發熱

當流過大電流時，電阻體本身就會發熱。這種自發熱會導致電阻體溫度升高，電阻值發生變化。在這種情況下，歐姆定律也不成立。在容易受自發熱影響的電路設計中，冷卻和熱管理非常重要。

4. 壓力的影響

當使用壓電材料或壓敏電阻時，壓力的變化會直接影響電阻值。當壓力發生變化時，材料的內部結構也會發生變化，從而導致電阻值增加或減少。例如，當施加壓力時，原子之間的距離減小，使電子更容易移動，從而可能使電阻值降低。反之，當施加的壓力變小時，電阻值會增加。這種情況也不適用歐姆定律。

綜上所述，歐姆定律不成立的條件包括“存在非線性元件”、“極端的溫度變化”、“大電流導致的自發熱”以及“壓力的影響”等因素。透過瞭解這些條件並採取適當的措施，可以提高電路的穩定性和可靠性。

歐姆定律和電路計算技術

在電路計算中使用歐姆定律時，有多種實用方法（技術）。利用歐姆定律的三角形技術，可以一目了然地瞭解電壓、電流和電阻之間的關係。另外，透過使用圖像分析和各種計算工具，可以有效地分析電路。

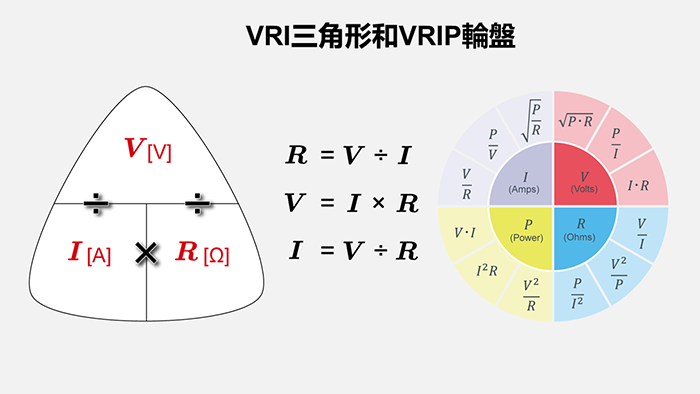

歐姆定律三角形技術及其使用方法

“歐姆定律三角形技術”是在電路計算中利用歐姆定律的技術之一。該技術可以直觀地整理電壓、電流和電阻，並簡化計算。可以透過兩個已知變數輕鬆計算出另一個變數。

三角形技術的基礎知識

我們將使用下面的三角形來解釋說明這種技術：

這個三角形有以下關係：

1. V（電壓）位於三角形的頂部，I（電流和R（電阻）位於三角形的底部。
2. 當已知三角形中的任意兩個變數時，就可以計算剩下的一個變數。

利用該三角形計算所需物理量時，需要遮蓋物件物理量，根據另兩個物理量進行計算。

具體用法如下：

1. 確定計算物件：在電壓（V）、電流（I）、電阻（R）中，確定要計算的變數。
   另外兩個變數需要已知。
2. 在三角形內遮蓋物件變數：在三角形內將要計算的物件變數遮蓋起來。
   例如，要計算電壓（V）時，需要將頂部的V遮蓋起來。
3. 配置剩餘變數：將已知變數代入三角形內。
   例如，將電流（I）和電阻（R）的值分別代入相應的位置。
4. 計算：使用三角形中未遮蓋的變數與遮蓋變數之間的關聯公式進行計算。
   例如，要計算電壓（V）時，使用公式V = I × R。

用法示例

例如，我們來看下面的題目：

題目：在電阻值（R）為 30Ω、電壓（V）為 60V 的電路中，請計算電流（I）。

這個題目我們可以使用三角形技術來解決。要求出電流（I），需要按以下步驟進行：

1. 使用三角形技術，遮蓋電流（I）。
2. 查看電壓（V）和電阻（R）的位置。由於電壓（V）位於頂部，電阻（R）位於底部，所以要想求出電流（I），需要用電壓（V）除以電阻（R）。
3. 寫出三角形技術的公式：I = V / R
4. 透過代入給定值進行計算：I = 60V / 30Ω= 2A

所以，該電路中的電流為 2 安培（A)。

電路圖像分析 – 數值之間的關係和讀取方法

本節將詳細介紹直觀地理解電壓、電流和電阻之間關係的重要工具—“電路圖像分析”。透過以圖像方式分析電子電路，可以學習直觀地掌握和解讀電路的工作、數值之間的關係等方法。

圖像分析的基礎知識

電子電路圖像分析是一種將電路元素（電壓源、電阻、電流源、電容等）以圖像方式展示在電路圖上，以直觀地瞭解電路工作情況的方法。其主要要點如下：

1. 繪製電路圖：首先，需要繪製電路圖。電路圖使用符號和線條來表示電路組成元素以及它們之間的連接。
2. 電壓和電流方向：在電路圖上準確表示出電壓和電流的方向。電壓通常用箭頭表示，電流通常用線條表示。這樣就可以一目了然地掌握電流的流向和電壓降的情況。
3. 歐姆定律的應用：利用歐姆定律（V = I × R），可以計算施加於電阻的電壓和電流。此時，要注意電壓和電流的方向，以正確計算。
4. 電路分析：當電路中的元件串聯或並聯連接時，需要採用適當的方法進行分析，以更好地瞭解電路的特性。這樣就能掌握電壓和電流的分佈情況。

數值之間的關係和讀取方法

透過對電路的圖像分析，就可以瞭解以下數值之間的關係：

1. 電壓降：計算各元素（電阻、電容等電子元件）處的電壓降，可以瞭解電壓分佈。
2. 電流的分佈：瞭解串聯電路中電流恒定，並聯電路中電流分流。
3. 電阻與電流的關係：利用歐姆定律計算電阻與電流的關係，瞭解電阻的作用。
4. 電壓和電流源：以圖像方式分析電壓源和電流源對電路的影響，以瞭解電路整體的工作情況。

實用的計算工具和計算技巧

下面介紹一些實用的工具和技巧，以更好地有效利用歐姆定律進行電路計算。這些工具和技巧對於電子電路的設計和故障排除非常有用。

實用的計算工具

1. 歐姆定律計算器：可以使用線上計算器或移動終端應用程式來計算歐姆定律。這些工具有助更有效地計算電阻、電流和電壓。
2. 試算表：利用試算表軟體（例如Microsoft Excel、Google Sheets），也可以創建用來進行電路計算的自訂工具。透過設置包含歐姆定律的公式，就可以自動執行複雜的計算。
3. 電子模擬軟體：利用電子模擬軟體（如SPICE）來模擬電路的工作，可以獲得準確的計算結果。這在設計和分析複雜的電路時很有用。

技巧和建議

1. 單位統一：進行電路計算時，所有物理量的單位要統一。例如，電流的單位為安培（A），電壓的單位為伏特（V），電阻的單位為歐姆（Ω）。
2. 資訊準確：獲得的有關電路元素（電阻值、電壓源、電流源等）的資訊要準確。使用不正確的資訊將導致計算結果不準確。
3. 按步驟分析：分析電路時要一步一步地按步驟進行。可利用歐姆定律逐步計算並解決問題。
4. 符號和圖紙：創建電路圖並明確標出各元素是非常重要的。準確繪製符號和圖紙，可以使計算更容易。
5. 實驗和實踐：不僅要學習電子電路的理論，實施實際的實驗和參與專案也很重要。實踐經驗可以補充和深化學到的理論。

歐姆定律的應用與計算

基於歐姆定律的計算方法和公式應用

歐姆定律基本公式的應用

歐姆定律的基本公式V = I × R（電壓=電流×電阻）可用於各種電路計算。下面是其應用示例：

1. 電壓的計算：如果電流和電阻已知，則可以利用V = I × R來計算電壓。
2. 電流的計算：如果電壓和電阻已知，則可以利用I = V / R來計算電流。
3. 計算電阻：如果電壓和電流已知，則可以利用R = V / I來計算電阻。

應用示例

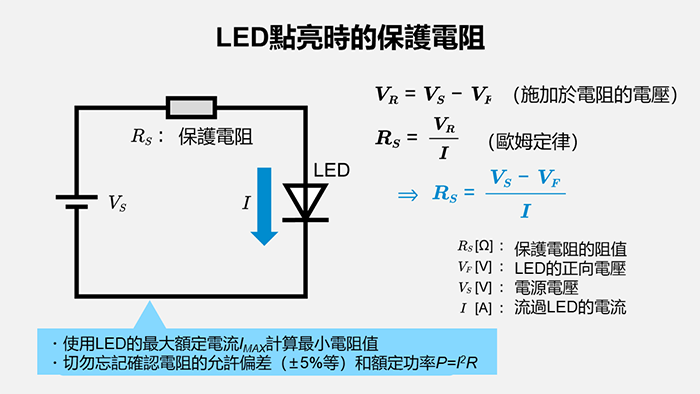

例1：電子電路的設計
利用歐姆定律可對特定電子電路中的元素進行計算。例如，在設計控制LED的電路時，計算出正確的電阻值並提供適當的電流是非常重要的。
例2：電子元件的選擇
選擇特定的電子元件（電阻、電晶體、二極體等）時，可以利用歐姆定律來計算所需的電流和電壓降等參數。
例3：短路分析
針對電路中的電流和電壓異常，還可以利用歐姆定律來診斷和分析短路等問題。

公式的應用

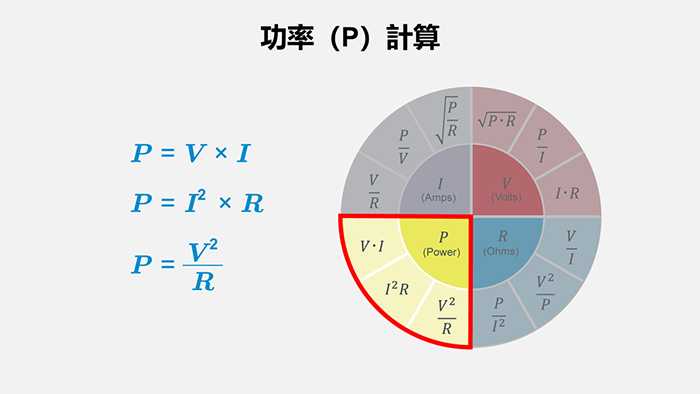

基於歐姆定律的計算方法應用，包括多種公式。下面是一些重要的公式：

1. 功率的計算：P = I × V（功率 = 電壓 × 電流）有助計算電路中的功耗。
2. 歐姆定律的應用：歐姆定律適用於各種電路元素。其中包括串聯電路和並聯電路的計算。
3. 瓦特定律：描述了功率、電阻和電流之間關係的瓦特定律（P = I² × R、P = V² / R）也有助優化電源效率。

電路的物理特性基礎知識

電阻的物理特性 – 與熱的關聯

電阻是電子電路中的重要元件，其物理特性及其與熱的關聯都很值得瞭解。下面詳細介紹一下有關電阻的內容。

電阻發揮阻礙電流流動的作用，其單位是歐姆（Ω）。電阻的物理特性與以下因素有關：

1. 材料特性：電阻值取決於材料。不同的材料有不同的電阻值，常見的電阻材料有金屬、陶瓷、碳等。這些材料對電子運動具有不同的阻力。
2. 溫度依賴性：電阻值會隨溫度的變化而變化。通常，溫度升高，電阻值也會升高。這一特性在歐姆定律的應用中很重要，尤其是對於在高溫環境下工作的電路設計影響很大。
3. 溫度係數：電阻溫度係數表示電阻值隨溫度變化的變化率。透過溫度係數可以看出電阻值對溫度的敏感程度，通常用PPM/°C（百萬分之一的變化率）來表示。

電阻溫度係數

電阻的溫度係數（α）是衡量電阻值對溫度變化的敏感程度的指標。溫度係數透過下面的公式表示：
\(\alpha=\displaystyle \frac{R_t-R_{ref}}{R_{ref}(T_t-T_{ref})}\)
其中，

• α 是溫度係數
• R_t是溫度T_t 下的電阻值
• R_ref是參考溫度T_ref下的電阻值

一般電阻的溫度係數會因電阻的材料而異。如果溫度係數為正，電阻值會隨溫度升高而變大；如果溫度係數為負則相反。

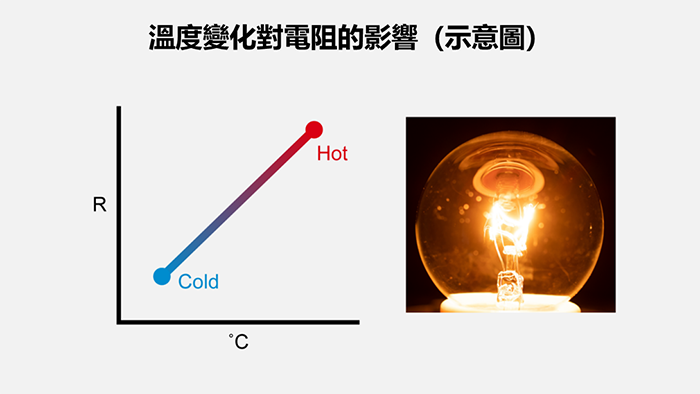

電阻與熱

我們已經知道電阻會限制電流，但電阻也會消耗功率。當電流透過電阻時，電阻上消耗的電能將會轉化為熱能。這種熱能會加熱電阻使其溫度升高。

熱與電阻的關聯

熱會影響電阻的溫度係數並使電阻值發生變化。通常，會出現高溫下電阻值增加的現象。這一點在電路設計中尤為重要。在高溫狀態下，電阻的性能可能會發生變化，從而影響電路的精度和安全性。

電阻與熱的關係可用下面的公式來表示：
\(R\left(T\right)=R_0[1+\alpha\left(T-T_0\right)]\)
其中，

• R（T）是溫度 T 下的電阻值
• R₀ 是參考溫度 T₀ 下的電阻值
• α 是溫度係數（PPM/℃）

利用該公式可以計算溫度從 T₀ 變為 T 時的電阻變化。溫度係數 α 會因材料而異。

要實現高效的電路設計需要考慮的因素

1. 溫度係數選擇：選擇電阻時要考慮到溫度係數，以確保電路在設計溫度範圍內準確工作。
2. 冷卻：在處理大功率的電路中，需要考慮採取適當的冷卻措施來控制電阻的溫升。
3. 熱設計：需要對整個電路進行熱設計，以防止電阻和其他元件過熱。
4. 高溫可靠性測試：需要對高溫環境下的工作進行模擬，以確認電路的可靠性。

電容和小燈泡的特性

本節將詳細介紹電容和小燈泡的特性。這些元件在實際電路中很常見，瞭解它們的作用和特性非常重要。

電容的特性

作用和工作原理：

電容是一種儲存電荷的裝置，其主要作用是儲存電荷並為電路提供能量電容由兩個導體板（極板）和它們之間的絕緣體（電介質）組成。當施加電壓時，電介質的電場會使電子聚集在極板上，從而積蓄電荷。

電容和電壓：

電容的特性被稱為“電容（C）”，單位為“法拉（F）”。電容的Q值表示電容可以容納的電荷量。Q值與施加給電容的電壓（V）成正比。透過下面的公式表示：

\(Q=CV \)

其中，

• Q是積蓄的電荷量（庫侖）
• C是電容的容量（法拉）
• V是施加給電容的電壓（伏特）

小燈泡的特性

工作原理：

小燈泡和白熾燈泡都是電流透過燈絲時燈絲發熱達到高熱狀態時而發出光的。燈絲通常使用金屬絲。然而，金屬具有電阻隨著溫度升高而變大的特性。因此，隨著電流的增加，燈絲的溫度升高，其電阻也變大。

電流與電壓的關係：

在小燈泡的特性中，電流和電壓可能不成正比。這是因為隨著電流的增加，燈絲的電阻增加，電壓降增大，因此可能不遵循歐姆定律。

工作原理

1. 開關打開：
   由於開關打開，電路未完成，因此沒有電流流動。電容中沒有存儲電荷，所以燈泡不會亮。
2. 開關閉合：
   開關閉合，電路完成，電流流動。電流流入電容，為極板充電並形成電場。電流也流過燈泡，使其亮起。

電容和小燈泡在很多電路設計中發揮著重要作用。在電子電路中，電容被用來控制訊號時序和穩定性，小燈泡則被用作光源。

交流電路中的歐姆定律

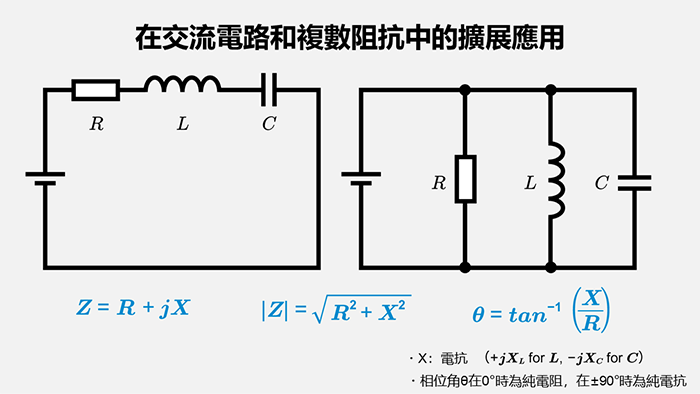

歐姆定律同樣適用於交流電路，但在交流電路中，需要考慮阻抗（Z）。阻抗是電阻和電抗的組合值，表示交流電路中電壓和電流之間的關係。具體用公式V = IZ 來表示。

直流電路和交流電路的基本差異

直流電路和交流電路在電流和電壓的行為方面存在根本上的差異。本節將重點介紹這些差異。

1. 波形：直流電路是電流和電壓沿固定方向流動的穩定狀態。而交流電路則是電流和電壓在正負方向上交替週期性變化的交流波形（通常是正弦波）。波形的這種差異很重要。
2. 週期性：在交流電路中，電流和電壓作週期性變化。通常，交流電的週期用頻率（Hz）來表示，常見的是50Hz或60Hz。直流電路則沒有週期性。
3. 歐姆定律的應用：歐姆定律多應用於直流電路，如果應用在交流電路中，在某些情況下可能會很複雜。這是因為交流電路中的阻抗（類似交流電中的電阻）依賴於頻率。歐姆定律用阻抗來表示。
4. 功率的行為：在交流電路中，功率會隨時間而變化。如果是正弦波，則功率隨波形形狀而變化，峰值和平均值不同。而在直流電路中，功率是恒定的。
5. 瞬態現象：在交流電路中，開、關等暫態變化可能會引發瞬態現象，電路可能需要一段時間才能達到穩定狀態。交流電路中的瞬態現象比直流電路中的更為複雜。
6. 電容和電感：在交流電路中，電容和電感發揮著重要的作用。這些元件的行為與頻率關係密切，並且會給交流電路的特性帶來很大影響。

阻抗的重要性

在直流電路中，根據歐姆定律可以很容易地計算出電流和電壓之間的關係。然而，交流電路中通常會有電容和線圈等元素，這些元素會隨著時間的推移而使電流和電壓發生改變。因此，交流電路不只是簡單的電阻值，而是涉及到“阻抗”這個重要概念。

阻抗（Z）相當於交流電路中的電阻，其值取決於（f）。阻抗用下面的公式表示：
\(Z=\sqrt{R^2+({X_L-X_C)}^2} \)

其中，

• Z是阻抗（歐姆）
• R是電阻值（歐姆）
• X_C是電容的電抗（歐姆）
• X_L是線圈的電抗（歐姆）

阻抗表示電流和電壓之間的相位差，因此在交流電路的分析中至關重要。在交流電路中，需要在考慮到阻抗的前提下來瞭解、設計和分析電流和電壓之間的關係。

由於交流電路會涉及到這些元件，因此要想很好地瞭解電流和電壓的行為，不僅需要歐姆定律，還需要使用阻抗和複數進行計算。交流電路的分析和設計比直流電路更複雜，並且對頻率和波形更敏感。
