什麼是阻抗？交流電路分析與設計基礎

目錄

• ・阻抗的基本概念及複數表示
• ・阻抗和頻率的關係
• ・阻抗的合成法則和計算方法
• ・阻抗匹配與傳輸線路
• ・阻抗測量方法和故障排除
• ・總結

阻抗是指在交流電路中電壓與電流之比，電阻也是阻抗的一種。在理想電阻中，Z = R且不受頻率影響。但在包含線圈或電容的一般電路中，由於電抗分量會隨頻率變化，因此阻抗也會存在頻率依賴性。以我們熟悉的耳機與放大器的組合為例，雖然涉及驅動器特性和放大器失真率等多個因素，但輸入輸出阻抗的關係會影響到播放聲音的頻率回應性能和最大聲壓級。本文將從這些日常現象到半導體電路設計，詳細闡述阻抗的基本原理及其應用。

阻抗的基本概念及複數表示

交流電路中的阻抗被定義為施加於元件兩端的電壓與流過該元件的電流之比。其中很重要的是，與僅有電阻的情況不同，當電路中含有線圈和電容等電抗分量時，阻抗會隨頻率的變化而變化。

電阻主要是將電能轉化為熱能消耗，而線圈和電容則能暫時儲存電能並返還給電路，因此在交流電路中會產生電壓與電流之間的相位差。這種導致相位差的成分即為電抗，與電阻分量共同構成阻抗。電氣設備和零部件的規格書中標注的“Ω”，可能指的是直流電阻，也可能指的是特定頻率下的阻抗，因此需要同時確認標注的頻率和測量條件。

※本文中假設正弦波驅動下的穩態狀態，將電壓、電流作為有效值的複數處理。因此，文中的V、I、Z通常為複數，應理解為包含相位差的量。

定義和單位Ω的含義

阻抗可用公式“Z = V / I”來表示，其單位與電阻相同，均為歐姆（Ω）。其中V和I表示正弦穩態下電壓和電流的複數有效值。僅有電阻時，Z = R，其形式與直流電路的歐姆定律相同。

阻抗Z可透過元件兩端的電壓V除以流經該元件的電流I求得。這表明其與“直流電路的電阻”一樣，都可以透過歐姆定律進行計算。

阻抗的基本關係式

\(Z=\displaystyle\frac{V}{I}\)

各元件的阻抗（電阻Z_R、電感Z_L、電容Z_C）

\(Z_R=R,　Z_L=jωL,　Z_C=\displaystyle\frac{1}{jωC}=-j\displaystyle\frac{1}{ωC}\)

其中j為虛數單位，滿足j²=-1的關係式。在交流電路中，為了處理電感和電容引起的電壓與電流的相位差（存在+90°/−90°的偏移），阻抗採用複數形式表示，其虛數部分用符號j表示。另外，ω被稱為角頻率，當使用頻率f時，存在ω=2πf的關係。

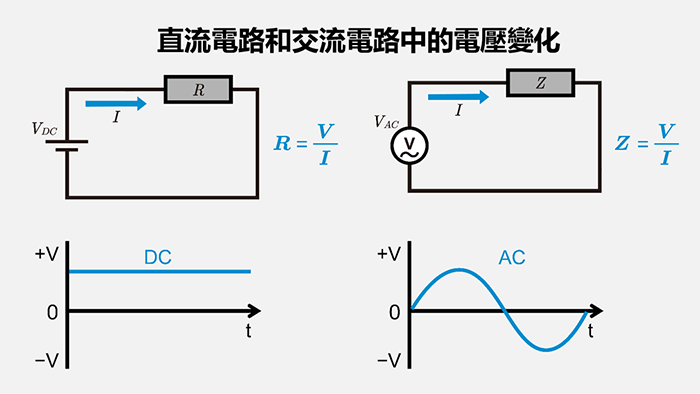

交流電路與直流電路的主要區別在於，交流電的電壓和電流會隨時間而變化。因此，僅用實數無法完整表達，需要借助複數來同時包含大小和相位資訊。

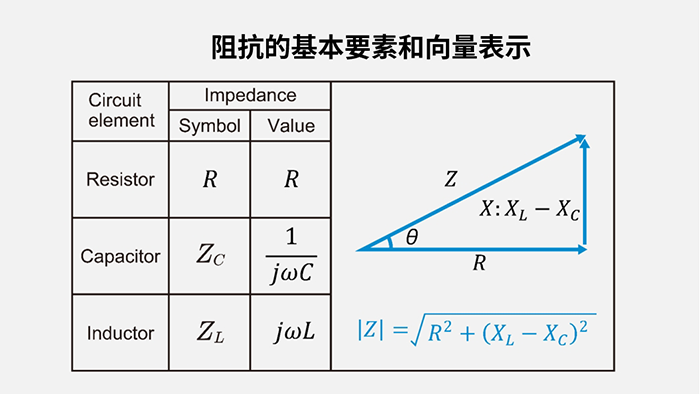

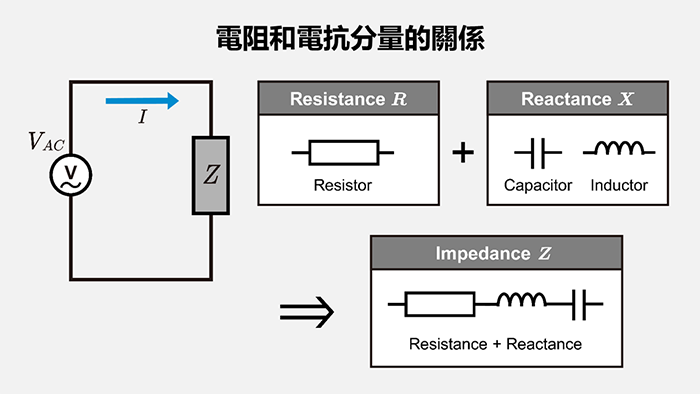

電阻R與電抗分量X的關係（複數阻抗基礎）

阻抗由電阻（R）和電抗（X）兩個分量組成。電阻以固定比例阻礙電流流動；而電抗則是由線圈或電容產生的，依賴於頻率。兩者共同影響著整體阻抗。

這正是馬達控制電路和照明調光器在特定頻率下會改變工作特性的原因所在。

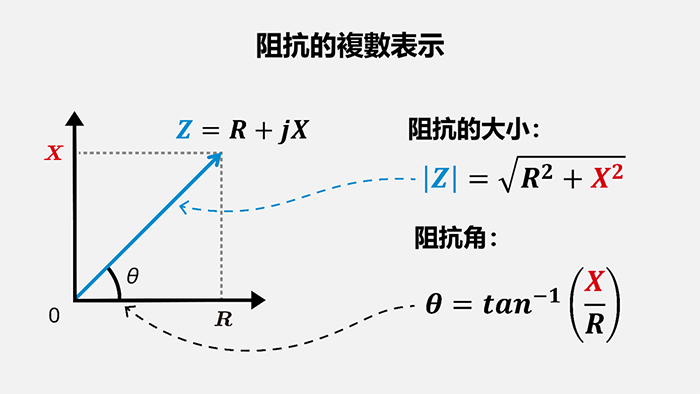

基本公式和大小的表達

阻抗以複數形式表示，實數部分為電阻（R），虛數部分為電抗（X），用下面的運算式來表達。

複數阻抗：這裡使用的“j”為虛數單位（j²=-1），透過該表達方式可清晰區分實部和虛部。

\(Z=R+jX\)

絕對值與相位角：阻抗的大小|Z|可像電阻值一樣作為實數處理，因此在規格值比較和概算時有時用|Z|表示。但是僅用|Z|會丟失相位差資訊，因此在電路分析與設計中，通常需要將Z = R + jX和相位角θ一併處理。相位角θ可透過下面的公式求得：

\(|Z|=\sqrt{(R^2+X^2)}, θ={tan}^{-1}\left(\displaystyle\frac{X}{R}\right)\)

角頻率：角頻率ω可使用頻率f用下面的公式來表示：

\(ω=2πf　(f: 頻率[Hz])\)

電抗符號約定：在本文中，感抗X_L和容抗X_C均定義為正量（大小），其感性/容性差異透過虛數單位j的符號來表示。

\(X_L=ωL(>0),　X_C\displaystyle\frac{1}{ωC}(>0)\)

\(Z_L=+jX_L,　Z_C=-jX_C\)

在串聯連接等情況下，合成電抗的表示方法如下：

\(X=X_L-X_C\)

所以，感性分量會出現在虛數數軸的正方向（+j側），而容性分量則出現在負方向（-j側），當二者大小相等時便會相互抵消。

透過這些關係式，可以從數值和視覺兩個方向維度把握電路特性。

阻抗和頻率的關係

阻抗值會隨頻率的變化而變化。電阻的阻值在任何頻率下都保持恒定，而電感則會隨著頻率升高對電流產生更強的阻礙作用。相反的，電容會隨著頻率的升高而讓電流更容易通過。理解這一差異後，便能夠更加準確地進行電子電路設計。

電阻與頻率（電阻不隨頻率變化的原因）、

電壓和電流在直流電路中保持恒定，而在交流電路中則呈正弦波狀週期性變化。但是，由於電阻分量對直流電流和交流電流的阻礙作用相同，因此不會受到頻率變化的影響。

正是由於這一特性，電阻不依賴於頻率，故只要施加相同的有效（RMS）電壓，無論是直流還是交流，按照P = V_rms² / R，其平均功率都保持相同（前提是所施加電壓的有效值保持恒定）。

在交流電路中，電阻分量同樣遵循這一關係。用瞬時值表示交流電壓和電流時，運算式如下：

\(v(t)=V sin⁡(ωt)\)

\(i(t)=I sin⁡(ωt)\)

其中，角頻率ω是將交流電每秒的重複次數（頻率f）用圓周（2π）表示的量，其運算式如下：

\(ω=2πf\)

在純電阻構成的電路中，交流電壓和交流電流的波峰和波谷時間點始終保持同步（相位差為零），因此其與直流電路同樣適用歐姆定律。交流電壓和電流的大小隨時間變化，直接處理較為困難，因此通常利用“有效值”來分析電路的工作狀態。

“有效值”是指將“交流電壓和電流實際給電路帶來的能量大小”換算為直流電壓值和電流值的數值。如果以這個有效值來考慮，則連接電阻的交流電路也與直流電路一樣適用歐姆定律：

\(V_{rms}=I_{rms}R\)

對於理想電阻而言，由於電阻值R與頻率無關，因此當施加的電壓有效值相同時，即使頻率變化，I_RMS = V_RMS / R的關係也不會變化。所以對於電阻分量而言，在交流電路中也可使用相同的關係式。

在實際元件中，由於高頻下的趨膚效應和寄生電感/電容的影響，有效電阻和相位會發生輕微變化（請參考技術規格書中的頻率特性和自諧振頻率）。

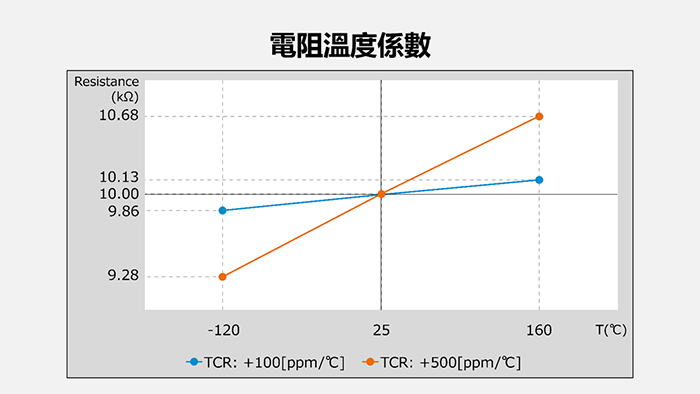

溫度對電阻的影響

電阻與頻率無關，但會受溫度變化的影響。很多材料都具有溫度係數，其阻值會隨工作環境而變化。在阻抗計算中需考慮環境變化因素時，深入理解這些影響至關重要。

焦耳定律

描述電阻將電能轉化為熱能時的規律的定律被稱為“焦耳定律‌”。根據焦耳定律，流經電阻的電流I、電阻值R、流過電流的時間t、所產生的熱能Q之間的關係可表示如下：

\(Q=I^2 Rt\)

\(P=I^2 R=\displaystyle\frac{V^2}{R}\)

也就是說，當恒定電流持續流過電阻時，電能轉化為熱能的量與該電流大小的平方、電阻值及流過電流的時間成正比。

電抗與頻率依賴性（感抗和容抗）

電抗是指線圈和電容對交流電所表現出的頻率依賴性，以阻抗的虛部形式表示。與電阻不同，電抗會隨著交流頻率的變化而發生明顯改變。對於線圈而言，會表現出阻礙電流變化的感抗特性，頻率越高則電流越難通過。該感抗（X_L）可透過下面的公式表示：

\(X_L=2πfL=ωL\)

其中，X_L表示感抗，f表示頻率，L表示電感值（線圈的特性值），ω=2πf。

相反，電容則表現出容抗特性（X_C），頻率越高電流越容易通過。該性質可透過下面的公式表示：

\(X_C=\displaystyle\frac{1}{2πfC}=\displaystyle\frac{1}{ωC}\)

其中，X_C表示容抗，C表示電容值（電容的特性值），ω=2πf。

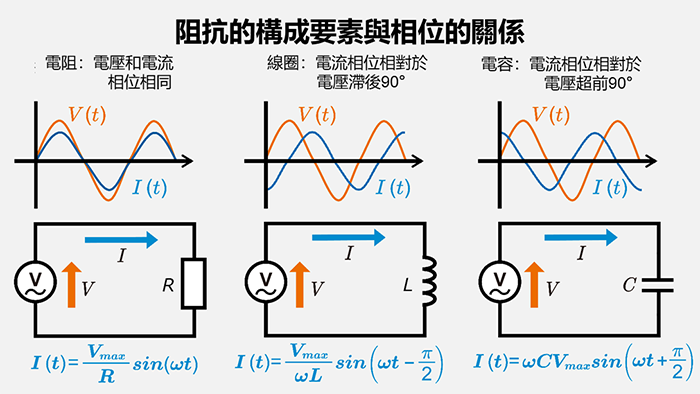

電抗作為複數形成了阻抗的虛部，其中感抗使電流滯後電壓90°，而容抗則使電流超前電壓90°。

感抗為+jX_L，容抗為-jX_C，二者在虛軸上符號相反，故當數值相等時將相互抵消。

有關電抗的詳細說明、具體電路示例以及透過波特圖進行分析的方法，請參閱下面的頁面：

【電抗詳解頁面】

諧振電路與諧振頻率

在由線圈和電容組成的LC電路中，存在使感抗和容抗的大小相等的特定頻率。該頻率稱為諧振頻率（f₀），其運算式如下：

\(f_0=\displaystyle\frac{1}{2π\sqrt{LC}}\)

另外，角頻率根據ω = 2πf可表示如下：

\(ω_0=\displaystyle\frac{1}{\sqrt{LC}}\)

當電路處於諧振狀態時，線圈與電容的電抗相互抵消，電抗分量為0。此外，該特性表明在串聯RLC電路中，諧振時合成電抗為0，阻抗僅剩實數分量（主要為電阻分量R）。

利用這一特性，可實現能選擇特定頻率的濾波器和調諧電路（如收音機的選台電路等）。

阻抗的合成法則和計算方法

當電路中存在多個阻抗時，需將它們合成以求得電路總阻抗。這種計算在電路設計和故障排除中會經常使用。例如，當多個電器設備接入家用電源時，透過阻抗的合成計算可以預測其對負載的影響。因此，可以預測電路負載的影響，並針對問題採取相應措施。

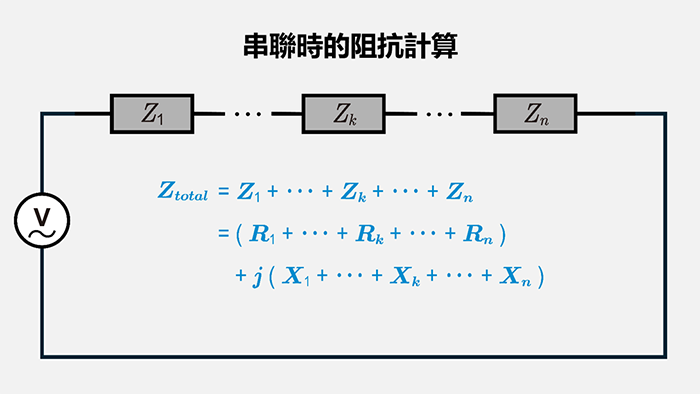

串聯時的計算方法

串聯電路的阻抗，與電阻的情況相同，可透過直接累加各元件值求得。由於計算簡單且易於理解，因此這種連接方式也常用於聖誕樹燈飾等燈泡串聯電路中。

串聯連接時，總阻抗可透過下面的公式表示：

\(Z_{total}=Z_1+Z_2+Z_3+⋯+Z_n\)

\(⟹Z_{total}=\displaystyle\sum {Z_n}\)

另外，當將各元件的阻抗分解為電阻分量（R）和電抗分量（X）考慮時，運算式可改寫如下：

\(Z_{total} =(R_1+R_2+⋯+R_n )+j(X_1+X_2+⋯+X_n )\)

\(⟹Z_{total}=\displaystyle\sum {R_n}+j\displaystyle\sum {X_n}\)

其中，將所有電阻分量相加即得到電路的總電阻，將所有電抗分量相加即得到電路的總電抗。

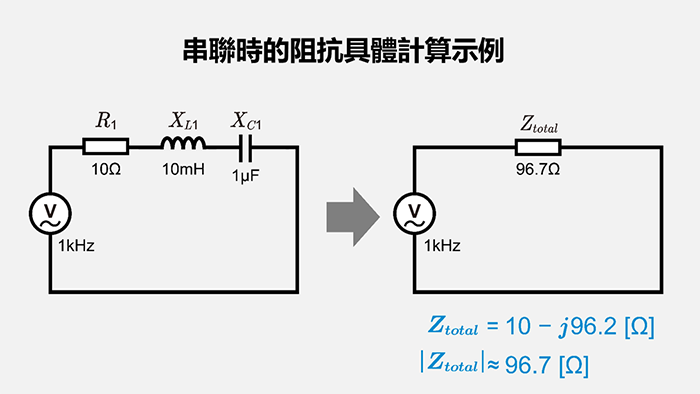

下面我們在實際電路中驗證一下。電阻10Ω、線圈10mH、電容1μF以1kHz頻率進行串聯連接。

此時，電阻的阻抗為10+j0 Ω，線圈的阻抗為0+j62.8 Ω，電容的阻抗為0−j159 Ω。將這些全部相加後，總阻抗如下：

\(Z_{total} =10+j(62.8-159)=10-j96.2\)

接下來，為了求得該阻抗的絕對值（大小），需進行如下計算：

\(|Z_{total}| = \sqrt{10\,^2 + (-96.2)^2} ≈ 96.7\)

計算結果顯示，阻抗大小約為96.7Ω。另外，由於電抗分量為負值，該電路整體呈現出容性特性。

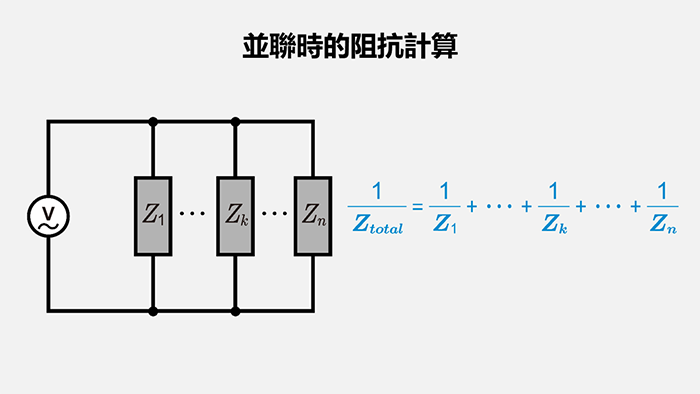

並聯時的計算方法

計算並聯電路的阻抗時，採用的方法是將各阻抗倒數相加後取其總和的倒數。採用這種方法，即使像家用插座那樣並聯多個電器設備時，其阻抗也能輕鬆計算出來。並聯連接時，由於各元件間相互影響較小，因而能夠同時使用多個設備。

並聯連接時的總阻抗值可透過下面的公式表示：

\(\displaystyle\frac{1}{Z_{total}}=\displaystyle\frac{1}{Z_1}+\displaystyle\frac{1}{Z_2}+\displaystyle\frac{1}{Z_3} +⋯+\displaystyle\frac{1}{Z_n}=\displaystyle\sum \frac{1}{Z_n}\)

當僅有兩個阻抗並聯時，可採用如下方法簡單計算：

\(Z_{total}=\displaystyle\frac{Z_1×Z_2}{Z_1+Z_2}\)

在計算複數阻抗時，需要謹慎地將實部和虛部分開處理。

下面我們來考慮Z₁=10+j20 Ω和Z₂=5−j15 Ω的兩個元件並聯連接時的實際計算示例。

首先，求出各阻抗的倒數（導納）。

元件Z₁的導納可按下面的公式計算：

\(Y_1=\displaystyle\frac{1}{Z_1}=\displaystyle\frac{1}{10+j20}=0.02-j0.04\)

按同樣方式計算元件Z₂的導納，結果如下：

\(Y_2=\displaystyle\frac{1}{Z_2}=\displaystyle\frac{1}{5-j15}=0.02+j0.06\)

將這些導納相加，即可求得整個電路的總導納：

\(Y_{total} =Y_1+Y_2=0.04+j0.02\)

最終，取該值的倒數即可得到總阻抗：

\(Z_{total}=\displaystyle\frac{1}{Y_{total}}=\displaystyle\frac{1}{0.04+j0.02}\,=20-j10\)

該數值的大小（絕對值）如下：

\(|Z_{total}|=\sqrt{20\,^2+(-10)^2}\,≈22.36\)

如上所述，在並聯連接時各元件的導納（倒數）會相加，因此對於純電阻電路而言，合成阻抗一定會減小。另一方面，在含有虛數成分時，由於結果會因電抗符號和大小的組合方式而異，因此其大小未必總小於各元件阻抗。

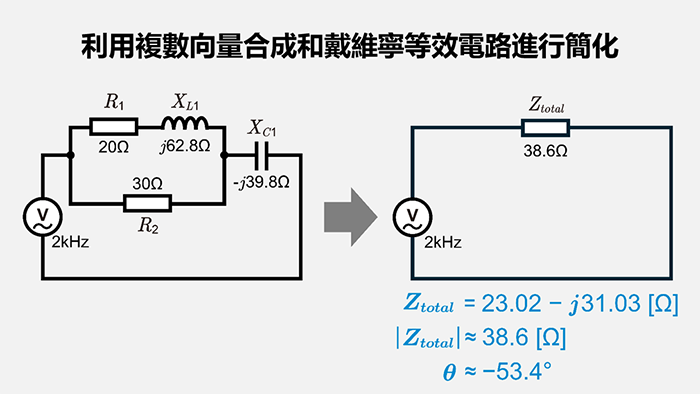

利用複數向量合成和戴維寧等效電路進行簡化

交流電路相較於直流電路，元件間的關係更為複雜，如果直接分析將會導致計算過程繁瑣。基於上述串聯和並聯時的阻抗合成計算方法，下面將闡述如何運用這些方法將整個電路簡化為更簡潔的等效形式。

本示例電路的工作頻率為2kHz。將20Ω的電阻和5mH的電感串聯連接，再將該組合與30Ω的電阻並聯連接。然後，在並聯結構之後又串聯了一個2μF的電容，形成複合電路結構。

計算該電路所需的電抗，得出電感的電抗如下：

\(X_{L_1}=2π×2000×0.005=62.8\)

同樣地，計算得出電容的電抗如下：

\(X_{C_1} = \displaystyle\frac{1}{2π×2000×2×10^{-6}} \,= 39.8\)

根據上述結果，用複數向量表示各元件的阻抗時，20Ω電阻為20+j0 Ω，電感為j62.8 Ω，並聯的30Ω電阻為30+j0 Ω，串聯的電容則為−j39.8 Ω。

首先，將串聯的20Ω電阻與電感合併計算，得出其總阻抗為20+j62.8 Ω。接下來，將此結果與30Ω電阻並聯，其合成阻抗可透過下面的公式求得：

\(Z_2=\displaystyle\frac{(Z_{R_1}+Z_L)Z_{R_2}}{(Z_{R_1}+Z_L)+Z_{R_2}}=\displaystyle\frac{(20+j62.8)×30}{50+j62.8}≈23.02+j8.77\)

最後，將電容的阻抗串聯疊加至上述並聯合成結果，從負載側確認時的總合成阻抗如下：

\(Z_{total} =(23.02+j8.77)-j39.8=23.02-j31.03\)

該合成阻抗的大小為：

\(|Z_{total}|=\sqrt{23.02\,^2+(-31.03)\,^2}\quad≈38.6\)

另外，相位角為：

\(θ={tan}^{-1}\left(\displaystyle\frac{-31.03}{23.02}\right)≈-53.4°\)

負相位角表明整個電路呈現容性特性。

其中，計算出的“從負載端確認的合成阻抗”，可作為戴維寧等效電路中的阻抗使用。利用該合成結果，若能另行求得輸入端開路（開放狀態）時的電壓（戴維寧電壓），則原本的複雜電路可簡化為由單一電壓源和一個阻抗構成的簡潔等效電路。透過上述流程，能夠簡化複雜交流電路的分析過程。

如果能將交流回路整理簡化為戴維寧等效電路，在設計階段進行元件增加或變更時，就無需每次都重新計算整個回路了。此外，由於能夠預先輕鬆預測連接負載時的電壓、電流及相位變化等參數，這樣既可減少設計工作量，又能高效構建出滿足目標性能的電路。

另外，關於直流電路中戴維寧定理的詳細概念，已在其他頁面另行介紹，敬請參考：

【戴維寧定理詳解頁面】

阻抗匹配與傳輸線路

阻抗匹配是一種透過適當調整電路和系統中各元素的阻抗來提高訊號傳輸和能量傳輸效率的技術。阻抗匹配，可以更大程度地抑制訊號反射和丟失，優化系統性能。

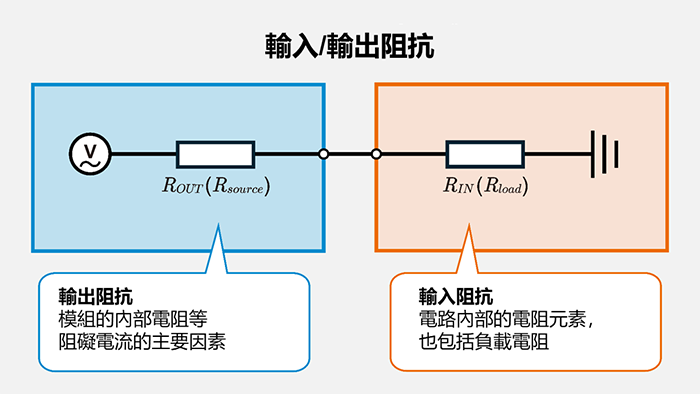

輸入/輸出阻抗

在電路設計中，經常會出現“輸入阻抗”和“輸出阻抗”這兩個專業術語。輸入阻抗是指電路作為訊號接收端時，表示電流流動受阻程度的值。相反，輸出阻抗則表示訊號發送端固有的特性。適當調整這些參數，對於實現高效的訊號傳輸至關重要。

例如，音樂播放機與耳機是否匹配良好，受輸入輸出阻抗的關係影響很大。

輸入阻抗（Z_IN）是指從訊號源端確認時的輸入引腳的阻抗特性。該數值越高，越能避免對訊號源造成額外負擔，可防止輸入訊號失真或損耗。從計算理論上講，它是由輸入電壓（V_IN）和輸入電流（I_IN）的比值所定義的：

\(Z_{IN} =\displaystyle\frac{V_{IN}}{I_{IN}}\)

此時，如果是交流訊號，其值可能會因頻率不同而發生變化。

而輸出阻抗是指設備的內部阻抗（通常表示為複數Z=R+jX，其中X為合成電抗，當X>0時為感性，當X<0時則為容性）。該值決定著訊號源向負載供電的效率高低。在計算輸出阻抗時，需使用未連接負載時的開路電壓（V_open）、實際連接負載時的負載電壓（V_load）以及負載電流（I_load）進行計算：

\(Z_{OUT} = \displaystyle\frac{V_{open}-V_{load}}{I_{load}}\)

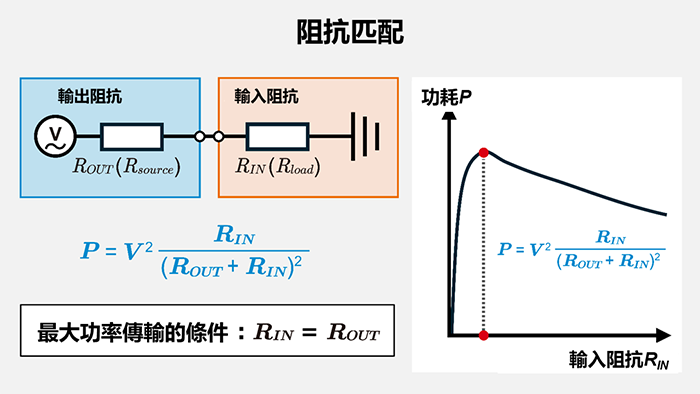

在考慮這些輸入輸出阻抗時，電路設計中會運用一種稱為“最大功率傳輸定理”的概念。根據該定理，當負載阻抗Z_L與訊號源側的輸出阻抗Z_OUT形成複共軛Z_OUT^*關係時，負載消耗的功率將達到最大值。這一關係可透過下面的公式簡單表示（※Z_OUT^*表示Z_OUT的複共軛：若z=a+jb，則其複共軛為z=a–jb）：

\(Z_L=Z_{OUT}^*\)

此外，為便於理解，假設虛部相互抵消（或可忽略）的情況，僅用電阻分量R_OUT、R_IN表示時，負載側消耗的功率（P）可由下面的公式給出：

\(P=V_{IN}^2 \displaystyle\frac{R_{IN}}{(R_{OUT}+R_{IN})^2}\)

其中，V_IN表示施加在輸入側的電壓，R_IN表四負載側（輸入側）的電阻分量，R_OUT則表示訊號源側（輸出側）的電阻分量。由該公式可知，當輸入側與輸出側的電阻值相等時（R_IN=R_OUT），負載消耗的功率將達到最大值。然而，這一條件（共軛匹配）會導致訊號源內阻消耗同等功率，故功率傳輸效率被限制在50%。因此，共軛匹配容易達到設計目標的情況，往往是那些比起效率，更優先考慮降低反射和實現規定阻抗環境匹配（例如RF電路、傳輸線路、計量系統中的50Ω/75Ω系統阻抗等）的應用場景。另一方面，在音響線路連接和揚聲器驅動中，其目標往往並非追求最大功率，而是更注重電壓傳輸、頻率特性及制動（阻尼）效果，需注意其設計理念上的差異。

在實際的電路設計中，會充分考慮到上述阻抗平衡調整（阻抗匹配）因素來進行設計。尤其是在音響設備的訊號傳輸中，相比最大功率傳輸，通常更注重不降低電壓（訊號源幾乎無負載）的“電壓傳輸（橋接方式）”。例如，將麥克風等輸出阻抗較低（約50～600Ω）的設備連接至輸入阻抗較高（10kΩ以上）的音訊放大器時，透過使輸入側保持足夠高的阻抗，可以幾乎不降低訊號源電壓，從而可抑制失真和損耗。

另外，當功率放大器驅動揚聲器（4～16Ω）時，比起“使放大器和揚聲器的阻抗接近”，將放大器的輸出阻抗充分降低，以實現對揚聲器的電壓驅動更為重要。輸出阻抗越低，負載阻抗變化對輸出電壓的影響就越小，這有助於改善揚聲器的制動（阻尼）效果和穩定頻率回應性能。

由此可見，理解輸入輸出阻抗的概念並適當調整，是高品質電路設計的重要因素。

阻抗測量方法和故障排除

即便是按照理論設計的電路，在實際通電測試時也可能無法獲得預期數值。阻抗是探究偏差主因的重要線索，但其值對測量方法和環境條件非常敏感。本節將介紹測量的必要性、常用測量儀器以及測量過程中容易出現的問題。

測量的必要性

在設計階段計算得出的阻抗值，非常容易因元件本身的波動、佈線的寄生分量、溫濕度等環境條件的變化而發生波動。只有實測才確認電路的真實特性並找出誤差因素。以測量結果為依據，可對元件選型和走線方案進行優化調整，從而切實保障成品的運行穩定性。

測量方式分類

要在低頻範圍內快速確認單個元件的參數值時，LCR測試儀非常實用。若要覆蓋更高頻段並捕捉細微變化，阻抗分析儀可盡顯優勢。在評估數GHz頻段的傳輸線路和天線時，向量網路分析儀不可或缺。根據目標頻段和所需精度，選擇合適的測量儀器將直接影響測量結果的準確性。

測量時的常見問題

測量值出現波動時，可能存在探頭或夾具接觸不良的情況。若端子生銹或夾子鬆動，接觸電阻會發生變化，導致測量值不穩定。另外，在測量高增益放大器或高頻模組時，可能會出現測量系統振盪的情況。此外，周邊電磁雜訊和溫度變化的影響同樣不容忽視。透過充分遮罩測量儀器、縮短線體長度並保持環境條件恒定，可以避免很多問題。

總結

本文詳細探討了交流電路分析中的重要項目—“阻抗”。阻抗是表示交流電路中電流流動受阻程度的物理量，是包含電阻、電抗（由線圈和電容特性產生）在內的綜合特性。另外，由於阻抗受頻率影響顯著，在交流電路中需採用與直流電路不同的分析方法。正確理解電阻與電抗的區別、它們組合形成的電路特性以及阻抗的作用，有助於獲得對各種電氣、電子設備的電路設計及故障排查具有實踐指導意義的知識。

此外，本文還闡述了阻抗匹配的關鍵要點，探討了將訊號源與負載阻抗進行恰當匹配，有助提升電路設計效率並改善訊號品質。另外還介紹了確保精確測量所需的環境準備及注意事項。確實掌握阻抗基礎知識，不僅能提升電路設計時的可預測性，還能在出現問題時做出恰當應對。
