什麼是重疊定理

目錄

• ・重疊定理概述
• ・重疊定理的適用條件
• ・重疊定理的基本步驟
• ・應用重疊定理的具體示例
• ・重疊定理與其他分析方法的聯合運用
• ・重疊定理在電路設計中發揮作用的原因
• ・重疊定理的優勢和侷限性
• ・重疊定理在交流電路和相位分析中的應用
• ・非線性元件及特殊電路中的注意事項
• ・電路分析中的代表性公式和中間計算
• ・對於電路設計人員的實際優勢
• ・歷史與發明者
• ・總結

重疊定理（又稱“重疊原理”）是一種用於分析包含多個獨立電源的線性電路的電路解析方法。運用這一定理，可以分別分析每個電源（無論是DC電源還是AC電源），然後透過代數和將各結果（電壓或電流）進行重疊，從而掌握整個電路的工作狀態。這種方法的優點是在分析含多個電源的複雜電路時，可以讓電路分析更加清晰易懂。例如在試製階段的電路板上增加額外電壓源，或者遇到多個獨立電源並存而需要排查原因的異常工作時，理解重疊定理的使用方法，將會非常方便。本文將從重疊定理的基礎知識開始，詳細介紹如何分別計算每個電源並最終進行重疊求解的方法及其應用實例。若您希望拓寬電路分析的思路，敬請繼續閱讀下去。

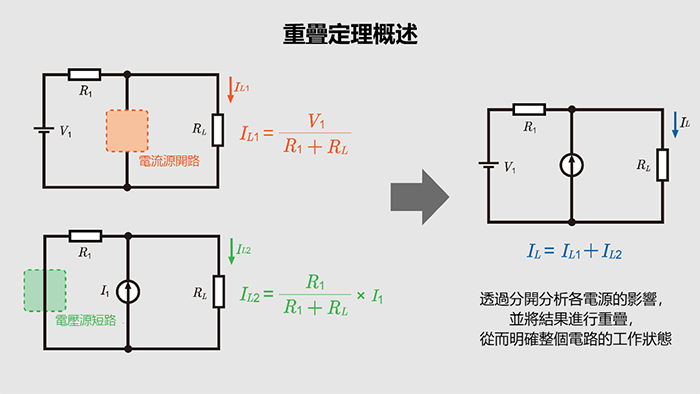

重疊定理概述

本節將介紹重疊定理所依據的背景和理論基礎。在處理包含多個獨立電源的電路時，電路是否為線性是一個重要的考量因素。如果具有線性特性，就可以單獨考慮每個電源產生的電壓和電流回應，然後進行重疊獲得最終結果。雖然嚴格的證明需要從數學角度論證歐姆定律和克希荷夫定律等線性方程式式的重疊特性，但本文將以便於在工程實踐中應用的形式進行講解。

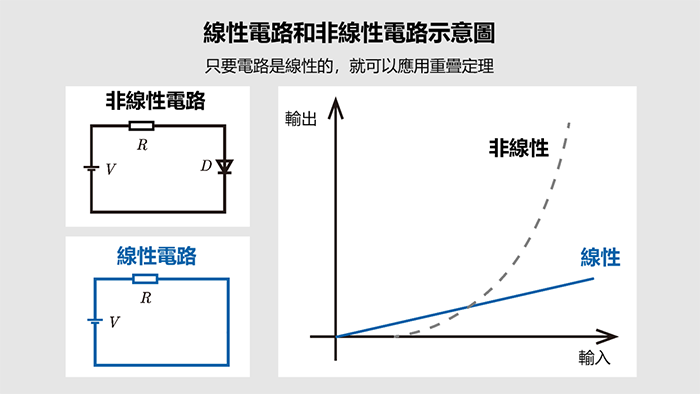

線性電路和重疊定理

線性電路是指輸入與輸出呈比例關係（線性量），遵循歐姆定律、克希荷夫電壓定律和克希荷夫電流定律，且不包含非線性元件的電路。典型的線性元件包括電阻、電容和電感等。在僅由這些元件組成的電路中，即使存在多個電壓源或電流源，也可以先獨立計算每個電源的回應，再進行重疊。

應用重疊定理時，需將多個獨立電源逐一“開啟”，而將其他電源視為零（電壓源短路，電流源開路），並計算在此狀態下得到的電壓和電流，最後將它們進行代數相加，即可確定整個電路的工作狀態。

重疊定理的適用條件

本節將介紹重疊定理的適用條件及應用限制，並結合電路分析中的常見場景，整理線性電路範圍內的處理方法。同時，也會探討與功率計算等相關的注意事項。

適用條件及其理由

只要電路是線性的，就可以應用重疊定理。具體來說，適用條件為輸入變為2倍時輸出也變為2倍，並且同時施加兩個輸入時的輸出等於分別施加各個輸入時的輸出之和。這裡我們將儘量避免使用略顯抽象的“齊次性”和“可加性”等術語，而是盡可能用通俗易懂的方式進行說明。

1. 輸入增加，輸出也會同比例增加
   例如在遵循歐姆定律的電阻電路中，如果將電源電壓設為2倍，則由此產生的電流和電阻上的電壓降也會變為2倍。但是，當存在二極體和電晶體等非線性特性時，這種簡單的比例關係可能會被破壞。
2. 即使同時施加多個輸入，其結果也應等於“單獨施加每個輸入時的結果之和”
   例如當5V電壓源和10V電壓源接入同一電路時，透過將各自單獨施加時的結果相加，是否等於同時施加兩個電源時的結果。對於不含二極體等的簡單電阻電路，可以認為電阻的電壓降和流過的電流等於每個電源回應的總和。

若滿足上述條件，則只需單獨分析每個電源，再將計算結果相加，就能掌握整個電路的特性。當存在二極體或電晶體的大訊號工作區等非線性特性時，可能會出現無法進行簡單重疊的情況，但對於純粹的線性網路，重疊定理是非常有效的。

簡單的計算示例

讓我們按照先求出串聯電阻的總等效電阻，再確認電流和電壓降的流程，來體驗一下重疊定理。

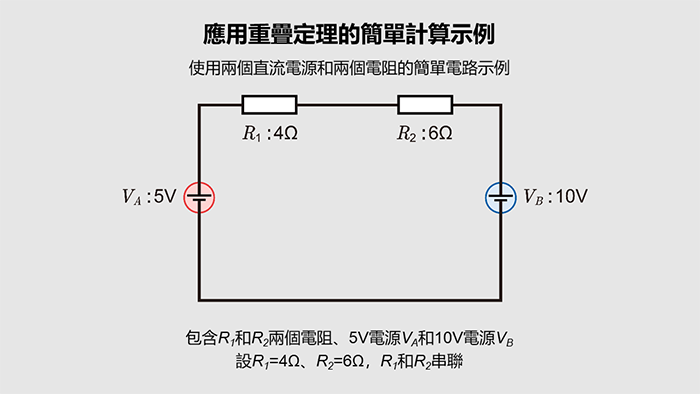

這裡我們分析一個具體示例：電阻R₁和R₂串聯連接，並且存在5V和10V兩個直流電源。設R₁=4Ω、R₂=6Ω

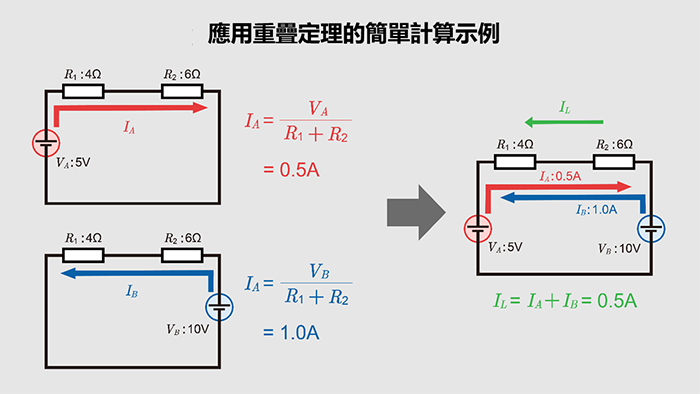

1. 僅接入5V電源

   總電阻為4+6=10Ω，所以

\(I_A=\displaystyle \frac{5}{10}=0.5 A\)

R₁的電壓降為0.5A×4Ω=2V，R₂的電壓降為0.5A×6Ω=3V。

2. 僅接入10V電源

   電阻同樣為10Ω，所以

\(I_B=\displaystyle \frac{10}{10}=1.0 A\)

R₁的電壓降為1.0A×4Ω=4V，R₂的電壓降為1.0A×6Ω=6V。

3. 同時接入兩個電源

   根據重疊定理，每個電阻上的最終電壓降等於各個電源單獨接入時的電壓降數值之和。電流則是方向相反的I_A0.5A和I_B1.0A重疊得到的0.5A。實際上需要注意電源是串聯還是並聯等連接方式，但只要電路是線性的，就可以簡單地將各部分的求解結果相加得到最終結果。

重疊定理的基本步驟

接下來將介紹應用重疊定理進行電路分析的具體步驟。為便於初學者理解，我們按步驟進行了梳理。

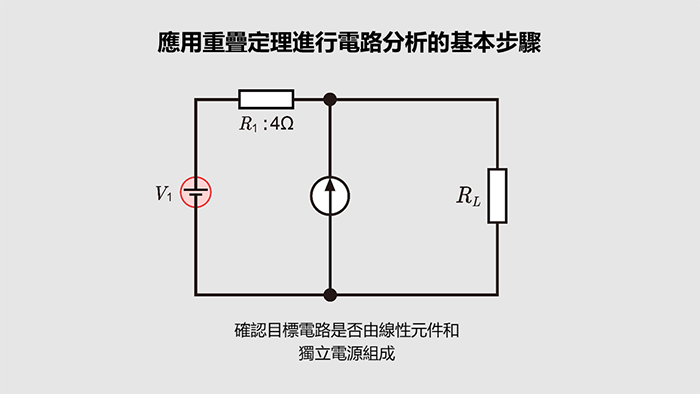

步驟1：確認電路

首先，確認目標電路是否由電阻、理想電容和理想電感等線性元件及獨立電源組成，同時檢查是否含有受控源或非線性元件（二極體等），以及是否涉及串聯、並聯、橋式結構或多個網目等情況。

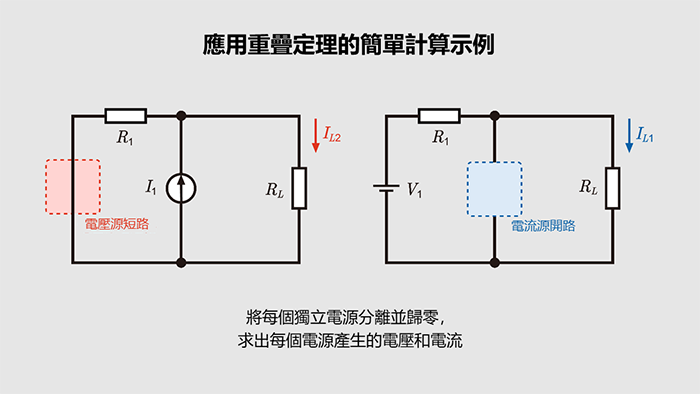

步驟2：僅保留一個電源，其他歸零

當電路中含有多個獨立電源時，只將其中一個處於“開啟”狀態，其他均設為關閉。具體操作如下：

• 將電壓源歸零（視為短路）
• 將電流源歸零（視為開路）

以此將每個獨立電源分離開來進行分析。透過這種方式，可以區分出每個電源單獨對電路產生的影響。

步驟3：計算每個電源產生的電壓和電流

在只保留一個電源的狀態下，運用歐姆定律、克希荷夫定律、網目分析法或節點分析法等方法，求出各節點的電壓和支路的電流，並對所有獨立電源重複此步驟。

步驟4：重疊回應得到最終解

最後，將步驟3中得到的各回應以代數和的方式重疊。當出現電流方向相反等情況時，只要在重疊時注意符號，就能求出準確的最終回應。

具體計算示例

例如當含有獨立電源V_S1和V_S2時，首先將V_S2短路（歸零），計算僅從V_S1得到的電阻電壓和電流。接著將V_S1短路，僅使V_S2處於啟動狀態，並進行同樣的計算。最後將每次計算的結果進行重疊（代數和），即可得出各電阻的電壓降和流過的電流。

\(I_L=I_{L1}+I_{L2}\)

應用重疊定理的具體示例

本節我們將使用實際數值對電路進行分析，並展示中間計算過程。透過以含多個獨立電源的簡單電阻電路為例，應該可以更容易理解將各步驟的計算結果進行最終重疊的流程，並且儘量不省略中間的算式，完整地展示出來。

使用兩個直流電源和三個電阻的簡單電路

電路概要

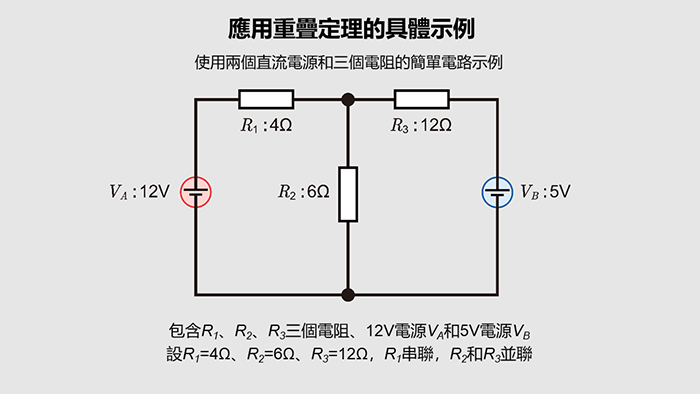

假設電路中有三個電阻R₁、R₂、R₃，一個12V電源V_A和一個5V電源V_B。設R₁=4Ω、R₂=6Ω、R₃=12Ω，並假設R₁串聯，R₂和R₃並聯等連接方式。

步驟1：確認電路

電路僅由電阻和獨立電源組成，不包含非線性元件，因此可以應用重疊定理。

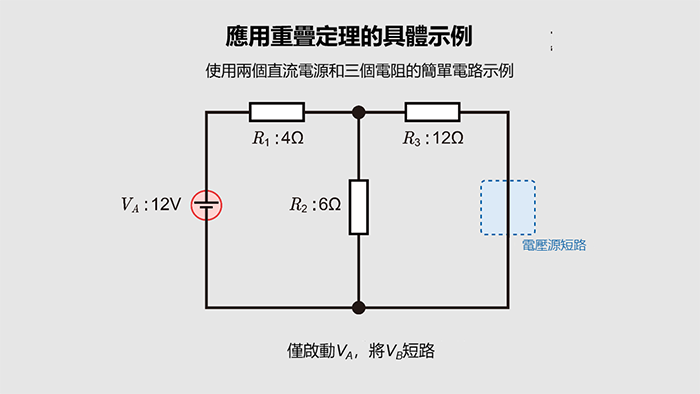

步驟2：僅啟動V_A，將V_B短路

1. 將V_B短路後，V_B端子間的電壓為0V。

2. 由此，電路就變成了由V_A和三個電阻組成的單電源電路。



3. 運用克希荷夫定律等方法計算電流及各電阻的電壓降。

\(R_{total}^A=R_1+(R_2 || R_3)=R_1+\displaystyle \frac{R_2×R_3}{R_2+R_3}=8\)

\(I_A=\displaystyle \frac{12}{8}=1.5 A\)

按照同樣的方法，可以計算出施加在每個電阻上的電壓降等。

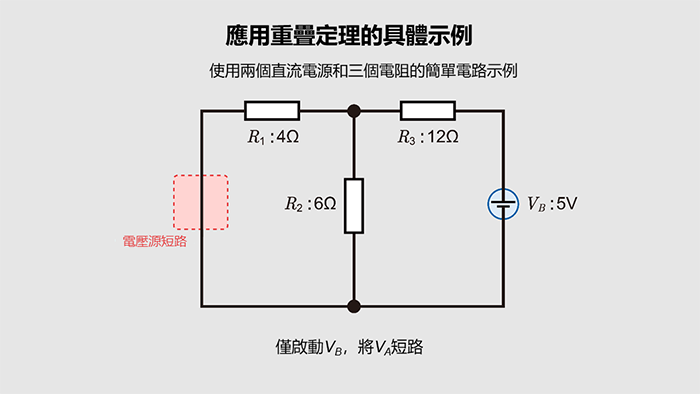

步驟3：僅啟動V_B，將V_A短路

按照同樣的步驟，這次將V_A短路，僅在電路中保留V_B=5V。總電阻為14.4Ω，所以得出：

\(R_{total}^B=R_3+(R_1 || R_2)=R_3+\displaystyle \frac{R_1×R_2}{R_1+R_2}=14.4\)

\(I_B=\displaystyle \frac{5}{14.4}≈0.347 A\)

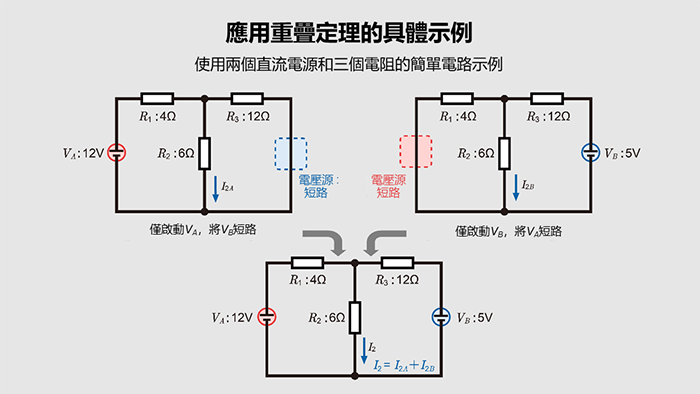

步驟4：對各回應進行重疊

例如流經R₂的總電流可以運用分流定律進行計算。I_2A=I_A(1.5A)×(R₃/(R₂+R₃))=1.0A、I_2B=I_B(0.347A)×(R₁/(R₁+R₂))≈0.138A，I₂由I_2A+I_2B計算得出，即I₂=1.0A+0.138A=1.138A，透過同樣的方法，即可求出流經各電阻和各支路的最終電流和電壓。

重疊定理與其他分析方法的聯合運用

本節我們將介紹重疊定理如何與網目分析法、節點分析法和戴維寧定理等其他方法結合使用。

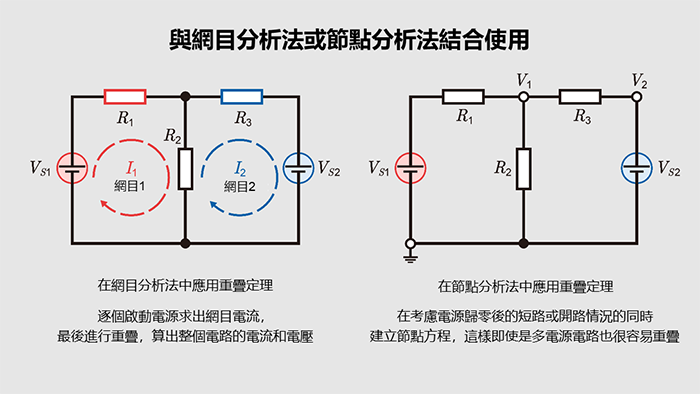

與網目分析法或節點分析法結合使用

網目分析法是一種應用克希荷夫電壓定律，為每個回路建立方程式式的方法。應用重疊定理時，需逐個啟動電路中的電源，並同步建立網目方程式。最後將每個電源求得的網目電流進行重疊，即可得到整個電路的電流和電壓。

節點分析法是先選定一個參考節點（接地點），然後以其他節點電位作為變數，再運用克希荷夫電流定律來建立方程式式的方法。同樣地若應用重疊定理，在考慮歸零後的電源變為短路或開路的同時建立節點方程式，那麼即使是含多個電源的電路也更容易進行重疊。

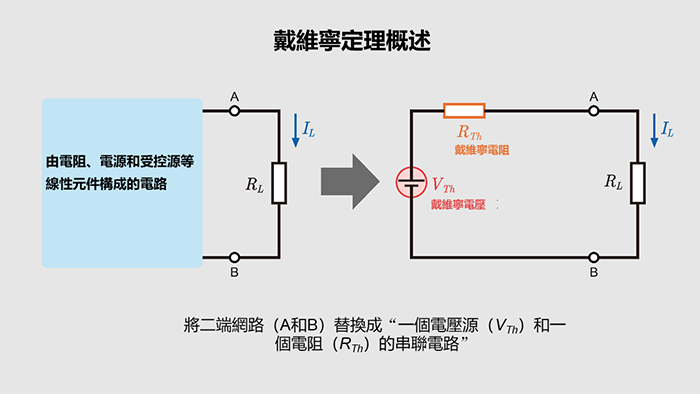

與戴維寧等效電路的互補運用

戴維寧定理是一種透過將電路的一部分替換為一個電壓源和一個串聯電阻，從而使從外部觀察時的電路狀態得以簡化的方法。將其與重疊定理結合使用，可以更高效地進行電路分析。例如當電路中含有多個獨立電源時，透過分別考慮每個電源，並將其整合成戴維寧等效電路後再進行重疊，可以簡單地預測各種負載變化時的電壓和電流特性。

重疊定理在電路設計中發揮作用的原因

重疊定理雖然常被認為是教科書裡的基礎理論，但在實際的電路設計工作中也有廣泛的應用場景。

將多電源引發的複雜影響視覺化

在AC電路、高頻電路、以及包含多個DC電源的控制電路等場景中，每個電源對電路元件的影響各不相同。運用重疊定理可以分別確定每個獨立電源流過的電流和產生的電壓，因此非常有助於進行佈局設計和故障分析。

設計階段的驗證和調試

在SPICE等電路分析工具內部，也利用了線性重疊定理。當試製電路板出現意外問題時，透過逐個啟動電源進行測量，並與透過重疊定理預測的計算結果進行比較，可以更快地定位是由哪個電源引起的故障。

重疊定理的優勢和侷限性

重疊定理雖然非常有用，但並非是萬能的。本節將對其優點、缺點和注意事項進行梳理。

優勢	侷限性
可以對多個電源分別獨立地進行分析，因此更易於理解 容易掌握每個電源具體產生了多少響應，因此調試時會更方便 對於線性電路而言，是一種穩定的分析方法，即使規模較大也能保持分析的一致性	需要按照電源數量分別進行計算，因此工作量會增加 無法直接應用於非線性電路和功率計算（因為功率包含電壓或電流的二次方） 在元件間存在強相互作用的工作區（大訊號等），需要採用其他方法

重疊定理在交流電路和相位分析中的應用

以上我們主要以直流電路為中心進行了說明，但只要電路是線性的，重疊定理也可以應用于交流電路。不過需要額外注意相位和頻率的處理。

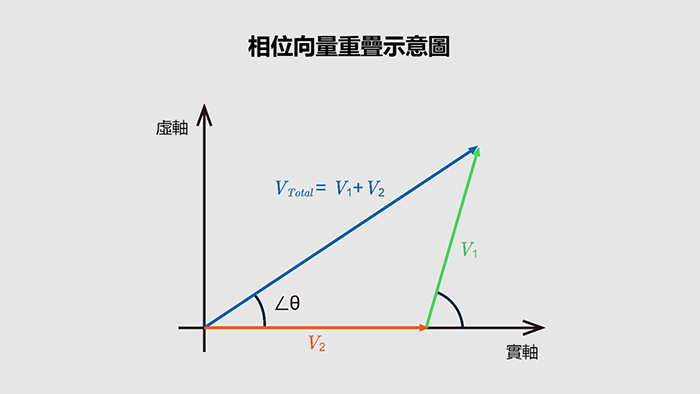

頻率相同時的相位

當多個AC電源的頻率相同僅相位不同時，採用複數標記法將其作為向量進行重疊，即可求得振幅和相位。應用重疊定理時，同樣只保留一個電源，將其他電源視為0V，計算此時的相量，最後進行向量重疊即可。

頻率不同時

當同時處理頻率不同的電源時，不能簡單地將向量的相位進行重疊。需要先按頻率進行分離，然後轉換回時域，或進行頻譜分析。只要具有線性特性，重疊定理便依然適用，但在實際設計中，由於需要考慮濾波器和頻率特性，因此通常只能部分應用該原理。

非線性元件及特殊電路中的注意事項

重疊定理基於線性特性，因此在實際電路中需要注意不可避免的非線性元件和特殊結構。

二極體和電晶體的大訊號工作區

二極體具有正向電壓近乎恒定的特性，而電晶體在大訊號工作區也呈非線性工作。這樣一來在僅開啟單一電源與開啟多個電源的不同狀態下，元件的工作點會發生很大變化，導致簡單的重疊不再適用。此時需要使用SPICE模擬或直接求解微分方程式等方法。

含受控源的線性電路

受控源的輸出會隨某個電壓或電流成比例變化，因此乍看之下似乎是非線性的，但只要其控制方程式是線性的，就可以應用重疊定理。不過需要注意的是即使將獨立電源關閉，也不能消除受控源本身。受控源會根據控制變數而動作，因此其處理方式與“短路”和“開路”不同。

電路分析中的代表性公式和中間計算

本節將對應用重疊定理時的常見公式和計算過程進行總結。串並聯電阻的合成以及網目分析法和節點分析法中的方程式建立等都是典型示例。此處所列的公式不應死記硬背，更重要的是在正確理解電路結構的基礎上加以運用。

串並聯電阻的整合方法

在僅啟動一個電源後，電路中剩餘的電阻網路可以透過以下公式簡化。

\(R_{series}=R_a+R_b+⋯\)

\(R_{parallel}=\displaystyle \frac{1}{\displaystyle \frac{1}{R_a}+\displaystyle \frac{1}{R_b}+⋯}\)

例如若電路結構為R₂和R₃並聯，其整體再與R₁串聯，則可以先計算R₂‖R₃，再重疊R₁得出總電阻。

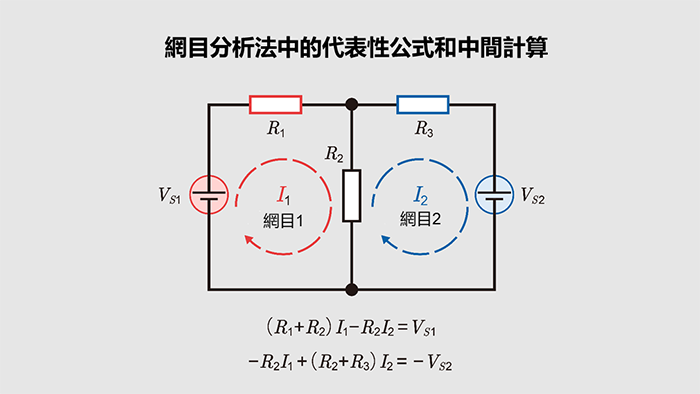

網目分析法（回路分析法）示例

在網目分析法中，需設定流經每個回路的電流I₁, I₂,……，再應用克希荷夫電壓定律建立方程式式。當有兩個網目時，方程式可能如下所示：

\((R_1+R_2 ) I_1-R_2 I_2=V_{s1}\)

\(- R_2 I_1+(R_2+R_3) I_2=-V_{s2}\)

要應用重疊定理，可以例如僅保留V_S1，將V_S2視為0求解，再反過來進行求解，最後將兩次的解重疊即可得到最終的I₁和I₂。

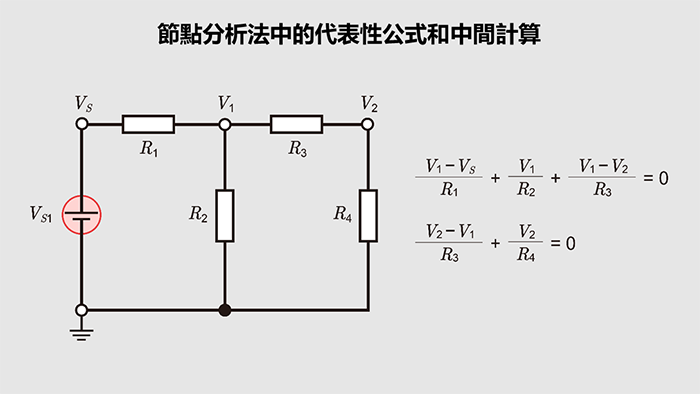

節點分析法（結點分析法）示例

在節點分析法中，將接地點設為0V，其餘節點設為V₁, V₂,……，並應用克希荷夫電流定律。例如以含有V₁和V₂兩個節點的簡單電路為例：

\(\displaystyle \frac{V_1-V_s}{R_1}+\displaystyle \frac{V_1}{R_2}+\displaystyle \frac{V_1-V_2}{R_3} =0\)

\(\displaystyle \frac{V_2-V_1}{R_3}+\displaystyle \frac{V_2}{R_4}=0\)

此時同樣僅啟動一個電源，將其他電源替換為短路或開路來建立方程式，最後進行重疊。

對於電路設計人員的實際優勢

重疊定理並不侷限於教科書中的練習題，在實際的設計場景中往往也很方便實用。本節將從實際業務角度出發，對其具體優勢進行梳理。

工作模式的分離和調試

在多個電源具有不同功能的系統（例如數位電路的5V電源和類比電路的12V電源等）中，可以更輕鬆地分離每個電源的影響。特別是在調查具體是哪個電源引發的問題時，將重疊定理作為理論依據，故障排除會變得更加順暢。

局部電路和試製評估中的應用

在大規模LSI或複雜系統中，若同時開啟所有電源，可能會導致過電流或振盪。如果分階段上電，並在確認各模組的工作狀態時，將利用重疊定理算出的理論值與實際設備的測量值進行比較，可以大大提高快速定位故障點的可能性。

歷史與發明者

最後，我們簡要介紹一下重疊定理是在何時以及何種背景下確立的。電路理論的基礎研究大約在19世紀開始蓬勃發展，歐姆定律和克希荷夫電壓定律也是在同一時期得以確立的。重疊定理本身是基於線性特性的數學思想，據說是在19世紀後半葉才逐漸傳播開來的。關於具體是誰最先提出這個定理的，有許多說法，但隨著電磁學和電路理論的發展，眾多學者參與其中，逐步形成了如今的理論框架。

總結

本文從重疊定理的概述開始，詳細介紹了其步驟、在電路設計中的應用示例以及與網目分析法、節點分析法和戴維寧等效電路等方法的結合使用等內容。文章的核心要點歸納如下：

• 在線性電路中，只要分別計算每個獨立電源的回應，並將其進行重疊，就能求出整個電路的電壓和電流
• 重疊定理很難直接應用於非線性元件和功率計算
• 在實際設計中，有助將多個電源相互干擾的位置進行分離與定位，對調試和高精度設計也有很大幫助
• 若與網目分析法、節點分析法和戴維寧等效電路等其他方法結合使用，可以輕鬆地處理更複雜的電路問題

對於初學者來說，有助理解含多個電源的電路特性，同時對於經驗豐富的工程師而言，將每個電源分開來分析也往往比同時考慮所有電源更清晰易懂。希望本文能為您在應用重疊定理進行高效電路分析以及設計優化方面提供一些幫助。
