什麼是RLC電路？串聯與並聯配置的特點解析

目錄

• ・什麼是RLC電路
• ・RLC串聯電路
• ・RLC並聯電路
• ・RLC電路的串聯與並聯
• ・RLC電路在濾波器中的應用實例

RLC電路是由電阻、電感和電容構成的電子電路，它能夠對特定頻率的訊號進行增強或濾除，在訊號濾波與整形領域已得到有效應用。由於RLC電路串聯和並聯時的阻抗和瞬態響應特性不同，因此為它們在訊號處理領域的多樣化應用提供了可能。此外理解並合理調節RLC電路的阻尼和Q值，是設計高性能、高效電路所不可或缺的環節。本文將從RLC電路的基本原理到應用技術，進行通俗易懂的解析。

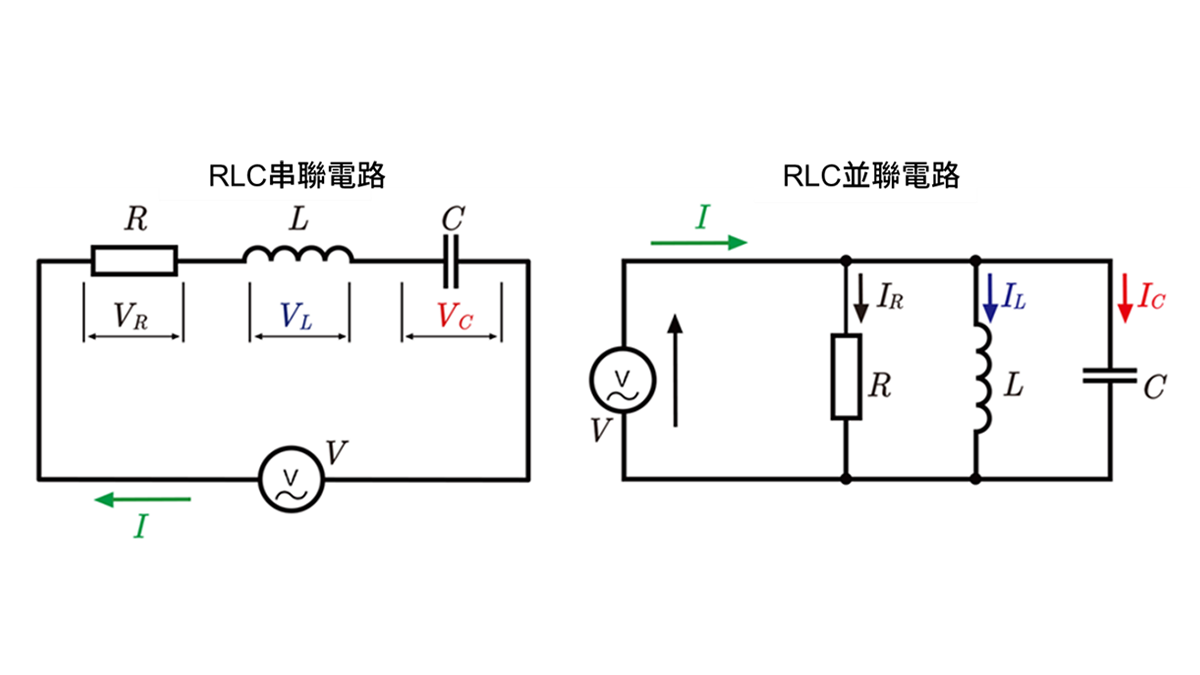

什麼是RLC電路

RLC電路是由電阻（R）、電感（L）、電容（C）構成的電子電路。這些元件可採用串聯或並聯方式連接。串聯時，電流沿單一方向流動，依次通過各個元件；並聯時，電流分流，同時流過各個元件。

RLC電路的構成

RLC電路的工作原理

在RLC電路中，能量在電容與電感之間持續轉換。在能量從電容傳至電感，再從電感傳回電容的過程中，電路內的電流和電壓會隨時間變化。這種能量交換對電路的諧振特性和振盪特性有著重大影響。

諧振頻率

RLC電路的諧振頻率運算式如下：

\(f_0=\displaystyle \frac{1}{2π\sqrt{LC}}\)

諧振角頻率的運算式如下：

\(ω_0=2πf_0=\displaystyle \frac{1}{\sqrt{LC}}\)

在該諧振頻率下，電抗相互抵消，電路的LC分量互相抵消。

RLC串聯電路

RLC串聯電路是由電阻（R）、電感（L）、電容（C）串聯連接而成的電路。該電路對交流（AC）訊號的響應具有重要意義，廣泛應用於濾波器（如帶通濾波器）和振盪器（如LC振盪器）等設備中。阻抗是電阻與電抗的複合量，同時也反映了電路中電流與電壓的相位差。RLC電路具有諧振、Q值等特性，這些特性在電路設計與應用中發揮著重要作用。

RLC串聯電路與電壓

在RLC串聯電路中，流過各元件的電流相同，但各元件上的電壓降存在差異。

RLC串聯電路中各元件的電壓降可透過以下公式計算：

RLC串聯電路中的相位差

由於電感與電容的電壓相位會隨頻率變化，因此會對電流與電壓的關係產生影響。

要點

相位差：電感的電壓超前電流90度，而電容的電壓滯後電流90度。

RLC串聯電路的電壓取決於各元件的特性和頻率。若要瞭解準確的電壓降，需考慮角頻率及各元件的參數值，同時相位差的影響也至關重要。可根據這些因素對RLC串聯電路的特性進行分析，並瞭解電壓的分佈情況。

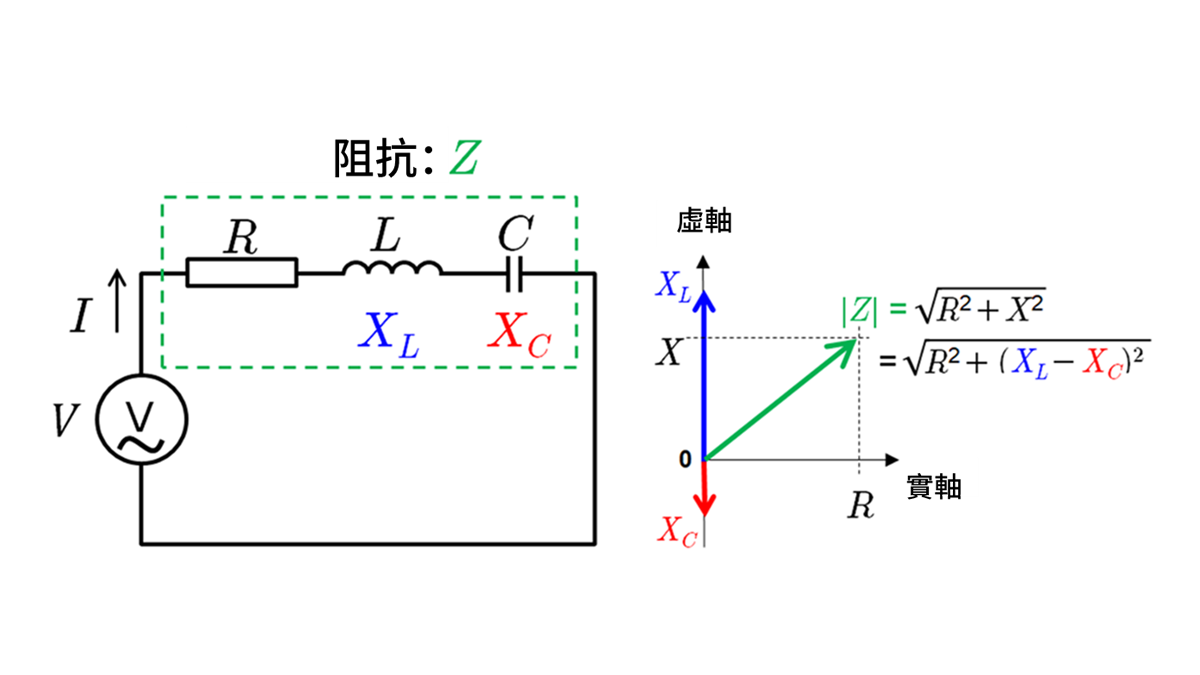

RLC串聯電路的阻抗

在RLC串聯電路中，阻抗是表示電路電流與電壓比值的複數。阻抗 Z 的計算公式如下：

\(Z=R+j(ωL-\displaystyle \frac{1}{ωC})\)

該阻抗Z的實部代表電阻 R，虛部則體現電感與電容的作用。當角頻率 ω變化時，感抗分量ωL與容抗分量1/ωC的作用也會隨之改變，進而導致阻抗發生變動。

阻抗計算需採用歐姆定律V=I×Z的複數形式。其中V為電壓，I為電流。透過這一公式，可對特定頻率下RLC電路的特性進行解析；同時透過分析阻抗的實部與虛部，還可瞭解電路的阻性或電抗性特徵。

此外阻抗Z的絕對值表示複數絕對值的大小，其計算公式如下：

\(|Z|=\sqrt{R^2+(ωL-\displaystyle \frac{1}{ωC})^2}\)

絕對值|Z| 代表電路整體阻抗的大小，即電壓與電流比值的大小，用於綜合評估實部（電阻）和虛部（電抗）共同產生的影響。

RLC串聯電路的阻抗是用複數表示的電路電流與電壓的比值，包含電阻和電抗的作用。阻抗的絕對值表示其大小，對於瞭解電路的整體響應情況至關重要。理解阻抗，可在電路設計和訊號處理等眾多領域進行實際應用。

RLC串聯電路的Q值

RLC串聯電路中諧振特性的銳度與瞬態響應密切相關。瞬態響應是指輸入訊號發生變化時電路的反應方式。Q值表示諧振頻率下電流通過的難易程度，反映電路瞬態響應的品質。Q值越高，表明電路對特定頻率的反應越敏銳，且不易受其他頻率的影響。

Q值的計算

RLC串聯電路的Q值計算公式如下：

\(Q=\displaystyle \frac{2πf_0 L}{R}=\displaystyle \frac{1}{2πf_0 CR}=\displaystyle \frac{1}{R} \sqrt{\displaystyle \frac{L}{C}}\)

需注意的是，上述公式的推導運用了以下諧振條件（並聯諧振）的關係：

• • ω₀=2πf0
• • ω₀²=1/LC

電阻值與Q值的關係

在RLC串聯電路中，電阻值R越小，Q值越大，諧振特性也越尖銳。這是因為較小的電阻值會減少電路的能量損耗，使得電路對特定頻率的反應更強。

RLC串聯電路及其特性

RLC串聯電路由電阻（R）、電感（L）和電容（C）串聯組成。這種電路的諧振頻率（ω0）定義為1/√LC。在諧振頻率下，阻抗的虛部為零，阻抗（|Z|）達到最小值R。

RLC串聯電路的瞬態響應受Q值影響顯著，而Q值取決於電路的電阻值。Q值越高，電路的諧振特性越尖銳，對特定頻率的響應也就越強。

RLC並聯電路

RLC並聯電路是由電阻（R）、電感（L）、電容（C）並聯連接而成的電氣電路，可在特定頻率下發生諧振。利用這一特性可有效進行訊號濾波和頻率選擇。此外在諧振頻率下，電路阻抗達到非常大的程度，能量效率隨之提高，因此在高頻電路及無線通訊設備的設計中頗具實用價值。

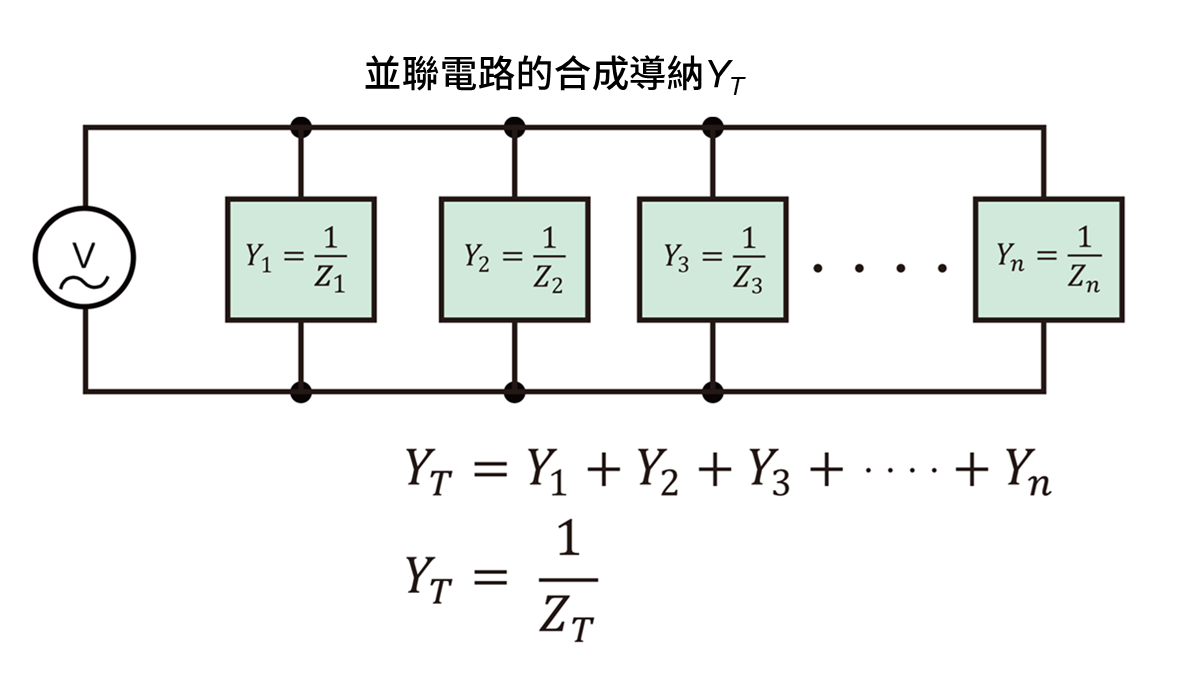

RLC並聯電路的導納

導納可理解為阻抗的倒數，在並聯電路中是一個特別重要的概念。RLC並聯電路的導納是綜合反映電路各組成部分影響的指標。

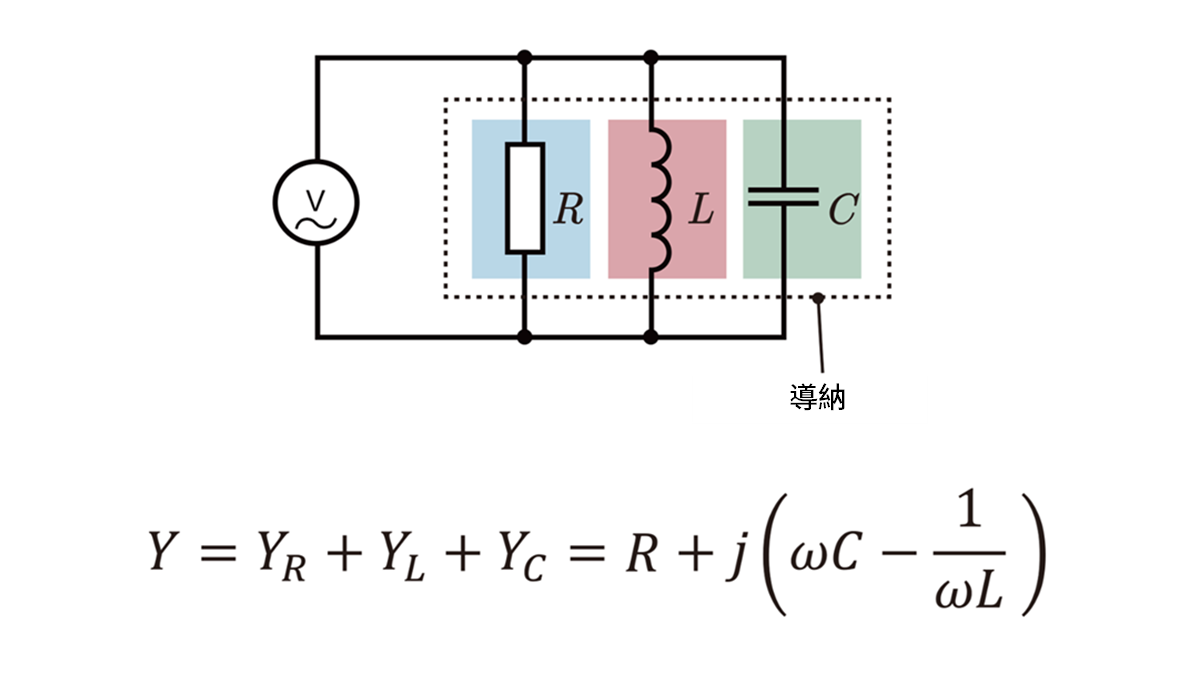

RLC並聯電路的導納運算式如下：

\(Y=Y_R+Y_L+Y_C=\displaystyle \frac{1}{R}+j(ωC-\displaystyle \frac{1}{ωL})\)

導納的特徵

• 1. 逆阻抗特性：導納的功能相當於阻抗的倒數。阻抗表示對電流流動的“阻礙作用”，而導納則表示電流的“通過難易程度”。
• 2. 並聯電路特性：導納反映了各元件對電路總電流的貢獻情況。
• 3. 頻率依賴性：導納具有頻率依賴性。
  這是由於電容和電感的影響會隨頻率變化而改變。

透過導納，能夠更深入地理解RLC並聯電路的工作原理，並分析電路在特定頻率下的特性。

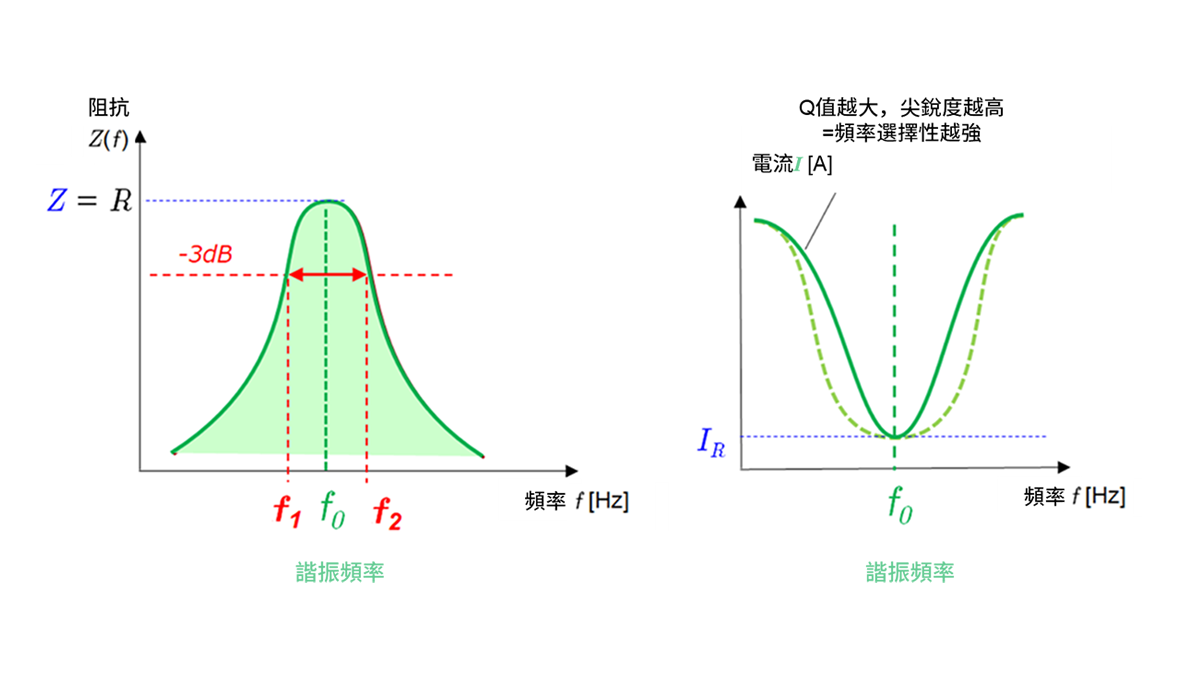

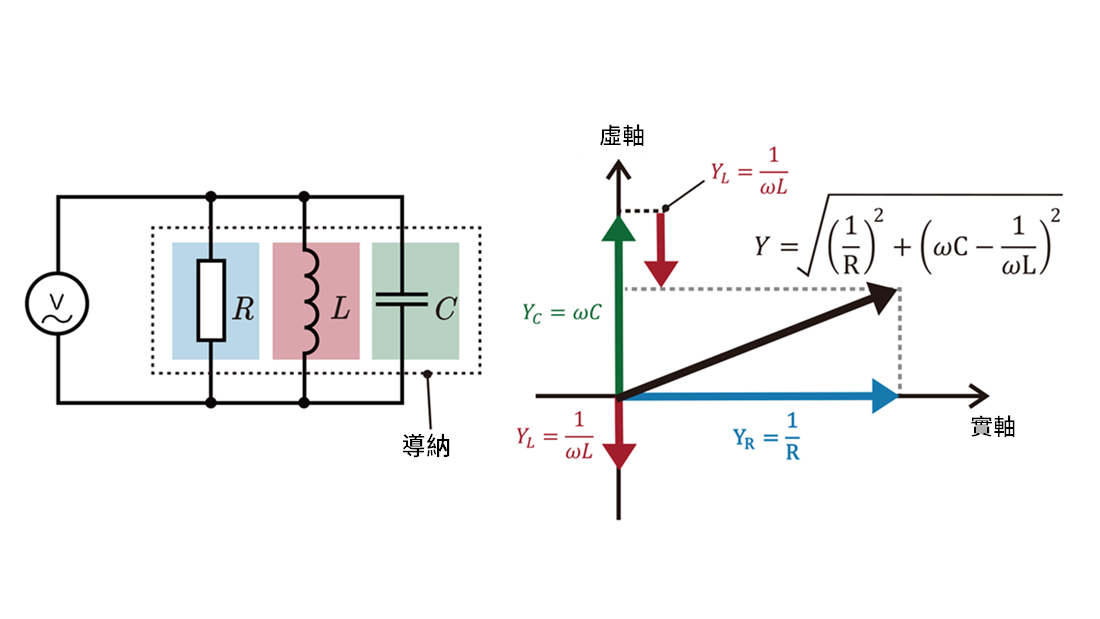

RLC並聯電路的阻抗與導納

在RLC並聯電路中，阻抗定義為導納（逆阻抗）的倒數。導納的絕對值運算式如下：

\(|Y|=\sqrt{\displaystyle \frac{1}{R^2} +(ωC-\displaystyle \frac{1}{ωL})^2}\)

其中，R 為電阻，L 為電感，C 為電容，ω 為角頻率。RLC並聯電路阻抗的絕對值∣Z∣可透過導納的倒數求得，運算式如下：

\(|Z|=\displaystyle \frac{1}{|Y|} =\displaystyle \frac{1}{\sqrt{\displaystyle \frac{1}{R^2} +(ωC-\displaystyle \frac{1}{ωL})^2}}\)

在諧振頻率f₀ 下，電感與電容的電抗相互抵消，以下條件成立：

\(2πfC-\displaystyle \frac{1}{2πfL}=0\)

因在諧振頻率下，阻抗的絕對值∣Z∣達到最大。這一特性是RLC並聯電路的重要特徵，在濾波器及諧振電路等設計中具有重要意義。

此外諧振狀態下電路中電流的絕對值∣I∣最小。這是由於並聯電路在諧振頻率下的阻抗最大所致。

RLC並聯電路中的電流

在這裡我們利用歐姆定律計算RLC並聯電路的電流。

歐姆定律的運算式為：I = Y ×V 。其中，Y 為導納（阻抗的倒數），V 為電壓。舉例來說當電壓 V = 10、導納 Y = 0.224（相位角−63.4°）時，電流I 的計算過程如下：

將導納Y用三角函數表示為：

\(Y=0.224×(cos⁡(-63.4°)+jsin(-63.4°))=0.224×(0.447+j(-0.894))\)

由於電壓V的相位角為0°，因此：

\(V=10×(cos⁡(0°)+jsin(0°))=10×(1+j0)\)

電流I為：

\(I=2.24×(cos⁡(-63.4°)+jsin(-63.4°))=1.0+j(-2.0)\)

計算結果顯示，電流的實部為1.0A，虛部為-2.0A，由此可確定RLC並聯電路中電流的大小與相位角。

RLC並聯電路與頻寬的關係

RLC並聯電路的頻寬表徵以諧振頻率為中心的阻抗及導納變化，決定了電路能有效工作的頻率範圍。下面講解RLC並聯電路與頻寬的關係。

頻寬指電路能有效工作的頻率範圍。對於RLC並聯電路，相對於諧振頻率（f₀）的頻寬 （BW） 定義如下：

\(BW=Δf=f_2-f_1\)

或

\(BW=f_0/Q\)

其中，ω1 和ω2是以諧振頻率為中心、阻抗等於最大值一半時的頻率。頻寬受以下因素影響：

• 1. 電阻（R）
  電阻值越小，諧振頻率處的阻抗變化越陡峭，頻寬越窄。反之電阻值越大，頻寬越寬。
• 2. 品質因數（Q值）
  品質因數（Q）的定義式如下：

\(Q=\displaystyle \frac{R}{2πfL}=2πfCR=R\sqrt{\displaystyle \frac{C}{L}}\)

高Q值意味著窄頻寬和尖銳諧振，低Q值則對應寬頻寬和平緩諧振。

RLC並聯電路的頻寬由電感、電容及電阻值決定。諧振頻率處的阻抗變化與品質因數共同決定了電路對頻率的響應特性。高品質因數對應尖銳諧振與窄頻寬，低品質因數則對應寬頻寬。

理解上述關係後，可根據特定用途設計電路。例如在濾波電路中為了只讓特定頻率頻寬通過，會要求具有較高的Q值。

RLC電路的串聯與並聯

無論是串聯還是並聯形式的RLC電路，其共通的基本原理都在於電流與電壓的關係，以及電阻（R）、電感（L）、電容（C）這三個基本元件的作用。這些元件決定了電流的流向和電壓的變化，因此在兩種電路中都佔據重要地位。

串聯電路與並聯電路的共同特性

RLC串聯電路與並聯電路在某些特定要素和現象上具有基本相似性。諧振、阻尼以及電路組成元件（電阻、電感、電容）的基本作用，在兩種電路中是一致的。

諧振與固有頻率

串聯和並聯RLC電路均具有諧振特性。諧振是指在特定頻率（稱為固有頻率或諧振頻率）下，電路響應達到最大的現象。該諧振頻率由電路元件的參數值決定。儘管兩種電路的諧振頻率可能不同，但諧振的基本概念是一致的。

阻尼效應

電阻產生的阻尼效應在串聯電路和並聯電路中均存在。電阻透過限制電流流動、引起能量衰減，進而影響電路的表現。這一現象是電阻將能量以熱量形式消耗掉而引起的。

電路的基本特性

RLC電路的基本特性（如電流流向和電壓分佈）在串聯電路與並聯電路中具有共通性。儘管串聯電路中的“阻抗”與並聯電路中的“導納”是不同概念，但它們都是用於表示電流與電壓關係的手段，且都基於基本電路原理。

串聯電路與並聯電路的區別

阻抗與導納

串聯電路與並聯電路的主要區別之一在於阻抗（Z）與導納（Y）的作用及運算式。RLC串聯電路的阻抗是各元件（電阻、電感、電容）阻抗的總和，而在RLC並聯電路中，導納更為重要，其值為各元件導納（阻抗的倒數）的總和。這些差異對於理解電流與電壓的關係至關重要。

電流流向

串聯電路中，相同的電流流過所有元件；而在並聯電路中，總電流會分流到各元件，流過每個元件的電流各不相同。

電壓降與電壓分佈

串聯電路中，電壓沿各元件產生電壓降，電壓分佈取決於各元件的特性；而在並聯電路中，所有元件兩端的電壓相同，電壓分佈是均勻的。

頻率響應與頻寬

RLC串聯電路與並聯電路的頻率響應存在差異。由於諧振頻率的計算方法不同，且影響電路頻寬的元件配置有別，兩者的工作特性也不相同。

瞬態響應

RLC串聯電路與並聯電路的瞬態響應也存在差異。串聯電路中，瞬態現象產生於能量從一個元件向另一個元件轉移的過程；而並聯電路中，由於能量分佈方式不同，瞬態現象的表現形式也有所區別。

RLC串聯電路與並聯電路在阻抗與導納、電流流向、電壓分佈、頻率響應及瞬態響應等方面存在明顯差異。這些差異是電路設計與分析中需要重點考慮的因素。

RLC電路的諧振：概念與公式解析

RLC電路的諧振是指電能與磁能交換速率達到峰值的狀態。這種狀態由電容與電感之間的能量諧振引發，僅在特定頻率下出現。諧振概念在電子電路的設計與分析中非常重要。

諧振的數學表達

RLC串聯電路的諧振可透過以下方程式表示：

\(L\displaystyle \frac{d^2 Q}{dt^2}+R\displaystyle \frac{dQ}{dt}+\displaystyle \frac{Q}{C}=V_p cos⁡(ωt)\)

其中，Q為電容的電荷量，L為電感，R為電阻，C為電容，Vp為峰值電壓，ω為角頻率。

該方程式描述了RLC電路的動態特性，包含了電荷量隨時間的變化關係。

平均功率公式

諧振狀態下的平均功率P_AVG 如以下方程式所示：

\(P_{\text{AVG}}=V_{\text{RMS}}×I_{\text{RMS}}=\displaystyle \frac{{V_{\text{RMS}}}^2}{R}=\displaystyle \frac{(\displaystyle \frac{V_p}{\sqrt{2}})^2}{R}=\displaystyle \frac{V_p^2}{2R}\)

其中，I_RMS為有效值電流，Z 為電路的阻抗。

Q值（品質因數）

Q值表示能量存儲能力與能量耗散能力的比值，是評估諧振時電路性能的指標。

這個Q值用於量化電路在諧振狀態下的響應銳度。Q值越高，諧振峰越窄，能量損耗越少。

綜合以上所述，RLC電路的諧振現象是電路設計中實現優化及提升特定頻率下性能的關鍵要素。

RLC電路的固有頻率

RLC電路的固有頻率是指包含電阻（R）、電感（L）、電容（C）在內的電路所產生的自然振盪頻率。該固有頻率由電路特性決定，尤其在能量在儲能元件（線圈和電容）之間轉移時發揮重要作用。

固有頻率的推導

為求RLC電路的固有頻率，應用基爾霍夫定律可得到如下方程式：

\(L\displaystyle \frac{d^2 Q}{dt^2}+\displaystyle \frac{Q}{C}=0\)

其中，L 為電感，C 為電容，Q 為電容的電荷量。

該二階微分方程式稱為“簡諧振動方程式（harmonic oscillator equation）”，RLC電路的固有頻率 ω_R計算公式如下：

\(ω_R=\displaystyle \frac{1}{\sqrt{LC}}\)

此式表明，固有頻率取決於電感和電容的數值，由這兩個參數共同決定。固有頻率是電路自由振盪時的頻率，其前提是無外部驅動。

綜合以上所述，RLC電路的固有頻率是能量在電路中電感與電容間高效交換時的自然頻率，是電路設計與分析中的重要參數。

電阻的阻尼影響

在RLC電路中，電阻（R）是阻尼（能量衰減）的重要要素。應用基爾霍夫定律，RLC電路的方程式描述如下：

\(L\displaystyle \frac{d^2 Q}{dt^2}+R\displaystyle \frac{dQ}{dt}+\displaystyle \frac{Q}{C}=0\)

其中，L 為電感，R 為電阻，C 為電容，Q 為電容的電荷量。

阻尼的影響

阻尼可理解為振盪系統中的能量耗散。RLC電路中的電阻會因電流通過產生焦耳熱（能量損失），這種焦耳熱導致能量耗散，進而影響振盪振幅的衰減。

• • 弱阻尼（小R值）：電路振盪持續時間更長，能量耗散較慢；
• • 強阻尼（大R值）：振盪迅速衰減，能量耗散較快。

由此可見，RLC電路中電阻的重要作用是控制振盪的衰減（阻尼）。這對RLC電路的工作特性有著顯著影響。

RLC電路（LC電路）的常見誤解與錯誤認知

關於電路的工作原理及特性，常常存在一些常見誤解和錯誤認知。下面將釐清RLC電路與LC電路的常見誤解和錯誤認知，以加深正確的理解。尤其針對LC電路諧振時的阻抗特性、Q值（品質因數）的含義、瞬態響應的理解等基礎卻易混淆的要點進行重點說明。

LC電路諧振時的阻抗

一種常見誤解是認為LC電路處於諧振狀態時具有最小阻抗。但實際上，LC電路諧振時，電感（L）與電容（C）的電抗相互抵消，僅剩餘純電阻分量。因此LC電路的阻抗並非最小，而是等於電路內電阻分量的數值。

關於諧振頻率與反諧振頻率的混淆

另一種常見誤解是將LC電路的諧振頻率錯誤地稱為“反諧振頻率”。實際上，LC電路的諧振頻率是指電路發生諧振、能量在電感與電容間高效交換時的頻率。這一頻率是表現電路特性的重要參數，通常稱為“諧振頻率”。

其他關於RLC及LC電路的常見誤解與錯誤認知

對電感與電容儲能方式的誤解：

人們常對電感和電容的儲能方式存在誤解。電感以磁場形式儲存能量，電容以電場形式儲存能量。兩者雖具有互補性，但並非完全相同，理解這一點至關重要。

對品質因數（Q值）的誤解：

RLC電路的Q值是表徵電路諧振特性的指標，但其含義常被誤解。Q值越高，電路的頻寬越窄，對諧振頻率的敏感度越高；反之Q值越低，電路的頻寬越寬，頻率響應越“平緩”。

對瞬態響應的誤解：

RLC電路的瞬態響應（尤其是阻尼特性）有時會被簡化或忽略。瞬態響應反映電路達到穩定狀態前的動態特性，在濾波器及振盪系統中尤為重要。

對RLC電路用途的誤解：

RLC電路的用途並非僅限於濾波器或振盪器，還廣泛應用於電源管理、訊號整理、振動分析等多個領域。不應低估RLC電路在特定應用中的重要性。

RLC電路在濾波器中的應用實例

RLC電路作為一種應用電路，可用來輕鬆去除不必要的雜訊及增強特定訊號成分。

低通濾波器、高通濾波器、帶通濾波器等不同類型的濾波器，對應特定的頻率特性，有助根據用途實現最優的訊號處理。

RLC電路與頻寬BW

頻寬BW表示RLC電路有效工作的頻率範圍。尤其在作為濾波器使用時，頻寬指允許通過的訊號頻率範圍。頻寬通常定義為增益降至最大增益的3dB（電壓或電流為1/√2倍）以下時的頻率範圍。

頻寬與RLC電路的關係

RLC電路的頻寬因各元件參數值及其配置而異。當它作為在諧振頻率（固有頻率）附近具有峰值的帶通濾波器工作時，其頻寬非常重要。

計算公式

頻寬BW可透過諧振頻率數f₀和品質因數Q計算。

一般運算式如下：

\(BW=\displaystyle \frac{f_0}{Q}\)

其中，f₀為諧振頻率，Q為品質因數。

品質因數Q的含義

Q值表徵電路的選擇性，Q值越高，意味著頻寬越窄。

Q值的計算公式如下：

\(Q=\displaystyle \frac{f_0}{BW}\)

其中，BW為頻寬。

RLC電路的頻寬是決定濾波器性能的重要因素。透過合理設計諧振頻率和品質因數，可製作出具有所需頻寬的濾波器，從而有效處理特定頻率範圍的訊號，實現訊號的增強或抑制。

低通濾波器

低通濾波器是允許特定頻率以下的訊號通過，並衰減該頻率以上訊號的濾波器。RLC電路中的低通濾波器，適用於讓低頻訊號通過。

低通濾波器的工作原理

低通濾波器中，電感（L）與電容（C）配合使用。在低頻時，電感表現為短路（幾乎無電阻），電容表現為開路（電阻無窮大）。憑藉這一特性，低頻訊號可輕鬆通過濾波器。

計算公式

低通濾波器的截止頻率（f_C）計算公式如下：

\(f_c=\displaystyle \frac{1}{2π\sqrt{LC}}\)

其中，L 為電感，C為電容。

濾波器特性

以截止頻率為界，低通濾波器的特性發生顯著變化。低於該頻率的訊號幾乎無衰減地通過，而高於該頻率的訊號則急遽衰減。基於這一特性，低通濾波器在電子電路中被用於去除高頻雜訊。

濾波器的設計與應用

設計低通濾波器時，關鍵是選擇合適的L和C參數，以實現所需的截止頻率和頻率限制。這類濾波器適用於音訊系統、無線電接收機、電力管理系統等多種用途。

低通濾波器透過有效允許低於特定頻率的訊號通過、阻斷高頻訊號，在減少電子電路中不必要的雜訊方面發揮重要作用。透過合適的電感和電容，可設計出適用特定應用的濾波器。

高通濾波器

高通濾波器是允許高於特定頻率的訊號通過，並衰減該頻率以下訊號的濾波器。RLC電路中的高通濾波器，適用於讓高頻訊號通過。

高通濾波器中，電感（L）與電容（C）的配置與低通濾波器不同。在高頻時，電容表現為短路，電感表現為開路。憑藉這一特性，高頻訊號可輕鬆通過濾波器。

高通濾波器的計算公式

高通濾波器的截止頻率（f_c）計算公式如下：

\(f_c=\displaystyle \frac{1}{2π\sqrt{LC}}\)

其中，L 為電感，C為電容。

濾波器特性

以截止頻率為界，高通濾波器的特性發生顯著變化。該頻率以上的訊號幾乎無衰減地通過，而低於該頻率的訊號則急遽衰減。基於這一特性，高通濾波器在電子電路中被用於去除低頻雜訊。

濾波器的設計與應用

設計高通濾波器時，關鍵是選擇合適的LとC參數，以實現所需的截止頻率和頻率限制。這類濾波器適用於音訊系統、無線通訊設備、訊號處理系統等多種用途。

高通濾波器允許高於特定頻率的訊號有效通過、同時阻斷低頻訊號，在減少電子電路中不必要的雜訊方面發揮重要作用。透過選擇合適的電感和電容，可設計出適用特定場景的濾波器。

帶通濾波器

帶通濾波器是允許特定頻率頻寬內的訊號通過，並衰減該頻寬外訊號的濾波器。RLC電路構成的帶通濾波器對特定頻率範圍具有高透過性。

帶通濾波器中，電阻（R）、電感（L）、電容（C）以特定方式組合，形成僅允許特定頻率頻寬通過的結構。在這類濾波器中，諧振頻率發揮重要作用。

帶通濾波器的諧振頻率（f_r）計算公式如下：

\(f_r=\displaystyle \frac{1}{2π\sqrt{LC}}\)

其中，L為電感，C為電容。

濾波器特性

帶通濾波器會增強以諧振頻率為中心的特定頻率範圍的訊號，並衰減該範圍外的訊號。基於這一特性，它在通訊系統、音訊設備等應用中用來提取特定頻率的訊號。

濾波器的設計與應用

設計帶通濾波器時，關鍵是選擇合適的R、L、C參數，以實現所需的諧振頻率和頻寬。這類濾波器廣泛應用於無線通訊、音訊處理、訊號處理系統等領域。

帶通濾波器因能增強特定頻率頻寬的訊號並有效衰減其他訊號，在眾多電子電路中發揮著重要作用。這類濾波器需要根據特定應用進行精密設計。

RLC電路的濾波器應用：緩衝(Snubber)電路

緩衝電路是電力電子領域中用於控制瞬態響應、衰減不必要的電壓尖峰和電流尖峰的電路，尤其廣泛應用於半導體開關元件（如電晶體、閘流體）的保護。

緩衝電路通常由電容（C）和電阻（R）構成。這些元件以串聯或並聯方式連接在開關元件的兩端。

功能與目的

電壓尖峰衰減：緩衝電路可抑制開關動作時產生的急遽電壓變化。其原理是透過電容吸收電壓尖峰，再由電阻將吸收的能量轉化為熱量釋放。

電流尖峰管理：電阻與電容的組合可衰減流入開關電晶體的急遽電流。

緩衝電路的設計

緩衝電路的設計需基於目標開關元件的特性及使用環境進行，電容與電阻的參數值選擇需考慮以下因素：

• • 元件的最大耐壓
• • 開關頻率
• • 電路的工作環境

計算公式

緩衝電路中電容（C）與電阻（R）的參數計算方式如下：

• • 電容值根據元件的瞬態特性選定；
• • 電阻值根據電容釋放的能量及開關元件的安全工作範圍計算。

緩衝電路對延長開關元件的壽命、提高整個系統的可靠性具有重要作用。設計合理的緩衝電路能有效控制瞬態響應，是保護電子元件不可或缺的部分。

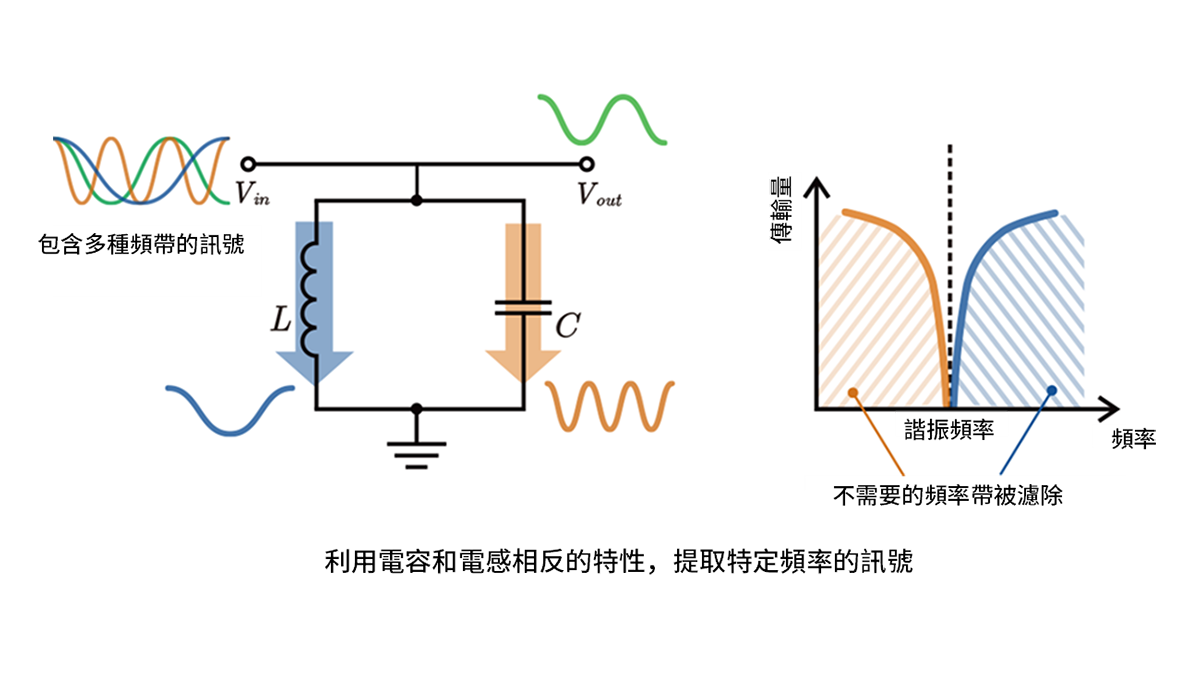

RLC電路的濾波器應用：共振電路

共振電路是一種為在特定頻率下呈現最大或最小響應而設計的電路，其特性廣泛應用於無線通訊、廣播等領域，用於選擇性接收特定訊號。

共振電路通常由含電感（L）和電容（C）的LC電路構成。該電路在特定諧振頻率下發生諧振，相比其他頻率具有更強的訊號強度。

諧振條件

共振電路的諧振頻率f₀ 運算式如下：

\(f_0=\displaystyle \frac{1}{2π\sqrt{LC}}\)

固有頻率

諧振頻率又稱“電路的自由振盪頻率（即固有頻率）”。在該頻率下，電感與電容的電抗相互抵消，電路阻抗達到最小值。

電阻的影響

實際共振電路中還包含電阻（R），電阻會影響諧振頻率下的銳度（Q值），進而決定諧振品質。

Q值的運算式如下：

\(Q=\displaystyle \frac{2πf_0 L}{R}\)

設計要點

選擇性：僅對特定頻率呈現高響應，排除其他頻率的訊號；

Q值：高Q值意味著窄頻寬，對特定頻率的敏感度更高；

應用場景：無線接收機、訊號發生器、濾波電路等。

共振電路憑藉其選擇性和高Q值，在特定頻率的選擇性處理中發揮著重要作用。因此在無線通訊系統等應用中，能夠高效提取特定訊號、排除雜訊及其他訊號。
