線性穩壓器的熱模擬電路與方法
2026.04.15
重點
・ROHM提供適用ROHM Solution Simulator（RSS）的線性穩壓器熱模擬電路。
・本文介紹線性穩壓器熱模擬中所使用的模擬電路圖及模擬實施方法。
線性穩壓器的熱模擬電路與方法
下面介紹第一項內容“線性穩壓器的熱模擬電路與方法”。
- 線性穩壓器的熱模擬電路與方法
- 參數設置與熱模擬模型
- 熱模擬模型的電路板條件
另外，本文的資料來源—《線性穩壓器BD4xxMx系列的熱模擬使用者指南》可從以下連結下載：
https://fscdn.rohm.com/en/products/databook/applinote/ic/power/linear_regulator/bd4xxmx_thermal_simulation_ug-e.pdf
熱模擬電路一覽表
首先，下面列出了目前可用的線性穩壓器Solution Circuit的熱模擬電路一覽表。其中包括3.3V/5.0V輸出電壓、200mA/500mA輸出電流的不同規格。
| 產品名稱 | 輸出電壓 | 輸出電流 | 封裝名 | 模擬電路 |
|---|---|---|---|---|
| BD433M2EFJ-C | 3.3V | 200mA | HTSOP-J8 | BD433M2EFJ-C_熱模擬 |
| BD450M2EFJ-C | 5.0V | 200mA | HTSOP-J8 | BD450M2EFJ-C_熱模擬 |
| BD433M5FP-C | 3.3V | 500mA | TO252-3 | BD433M5FP-C_熱模擬 |
| BD450M5FP-C | 5.0V | 500mA | TO252-3 | BD450M5FP-C_熱模擬 |
| BD433M5FP2-C | 3.3V | 500mA | TO263-3 | BD433M5FP2-C_熱模擬 |
| BD450M5FP2-C | 5.0V | 500mA | TO263-3 | BD450M2FP2-C_熱模擬 |
其特點是輸入電壓範圍寬達3V～42V，工作溫度範圍寬達-40℃～+150℃，且符合車載應用標準，可直接連接車載電池使用。其輸出電壓精度達±2%，暗電流低至38μA～40μA（Typ.），是高性能產品。另外所需的外接元件僅輸入電容（0.1μF以上 Typ.）和輸出電容（10μF以上 Typ.）2個。
模擬電路圖示例

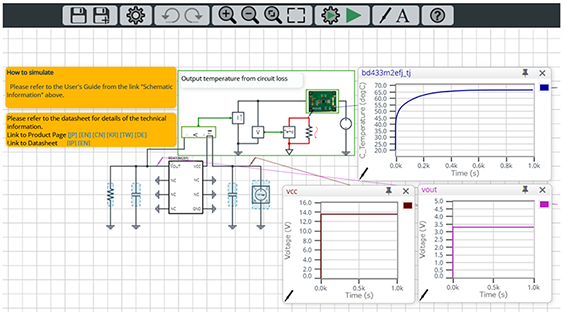

模擬電路（BD433M2EFJ-C）
上圖中綠色框所包圍的區域表示熱模擬電路，其餘部分則為電氣模擬電路。熱模擬電路透過將電氣模擬計算得出的元件損耗，和搭載在電路板上的線性穩壓器進行熱模擬建模，進而計算出線性穩壓器的溫度。右上方的藍色曲線表示線性穩壓器的接面溫度（Tj）。啟動後，接面溫度隨時間逐漸上升，約600秒後趨於穩定，保持在66℃左右。
模擬方法
Simulation Settings與執行
執行熱模擬時，僅需點擊上圖中綠色的Run（運行）按鈕▶即可開始。點擊齒輪圖示即可設置模擬條件。初始狀態下，系統已預設條件並顯示模擬結果。修改模擬條件後執行熱模擬，溫度曲線圖等將隨之更新。
