雙極電晶體｜工作原理及使用方法（NPN/PNP）
2026.08.19
雙極電晶體（BJT：Bipolar Junction Transistor，雙極電晶體）是一種利用微小電流控制大電流的三引腳半導體元件。雙極電晶體兼具訊號放大和開關功能，與MOSFET相比，在基極電流、溫度特性及飽和電壓方面存在顯著差異。例如NP型與NPN型電晶體的電流方向就是相反的。掌握其工作原理將有助於電路設計和發生故障時的原因排除。本文將從NPN型與PNP型雙極電晶體的差異到電路設計、技術規格書解讀等實務視角，作為入門知識系統地講解雙極電晶體的工作原理和使用方法。
雙極電晶體有哪些特點？快速掌握基本原理
雙極電晶體（BJT）兼具電流放大和開關兩種功能。其與MOSFET的主要區別在於是電流控制還是電壓控制，這一特性差異是區分使用兩者的關鍵所在。
在放大和開關用途中的優劣勢分析
BJT是一種電流控制元件，透過基極電流來控制集極電流。在放大功能方面，可將微弱的交流訊號放大至數十倍；在開關功能方面，可按照負載電流的需求基極電流進行控制。用作飽和開關時，其有效電流放大係數會降低，因此對於負載電流IC，需要基極電流滿足IB ≥ IC/βforced的關係。其中，βforced是指“強制電流放大係數（forced beta）”，其取值比技術規格書中規定的電流放大係數hFE的最小值要小，通常以βforced = 5~10左右為基準值，當基極電流或驅動能力餘裕量不足時，可考慮提升至10~20左右。如上所述，只要設計時使用βforced確保IB ≥ IC/βforced，即便存在元件偏差和溫度變化，也很容易可靠地將集極電流推入飽和區。
其優點在於透過較低的電流放大係數獲得飽和可靠性，而且電路結構簡單。另外外接元件數量少，可在低頻至中頻段獲得穩定的放大特性。BJT元件的缺點在於溫度係數較大和需要解決元件間的偏差問題。在恒定IC條件下，基極-射極間電壓VBE會以約–2mV/℃的速率下降，且隨著集極電流增大而升高。即使是同一型號的BJT，其電流放大係數hFE也可能存在數倍的偏差。
在實際應用中，需根據用途與MOSFET進行區分使用。與MOSFET作為透過閘極電壓控制電流的電壓控制型元件不同，BJT是透過基極電流進行控制的電流控制型元件，二者在驅動電路設計和損耗評估方法上存在顯著差異。
雙極電晶體的結構和引腳功能
雙極電晶體由射極、基極和集極三端構成。只要明白其各引腳的電流關係，即可用來解讀電路圖和判定工作區間。

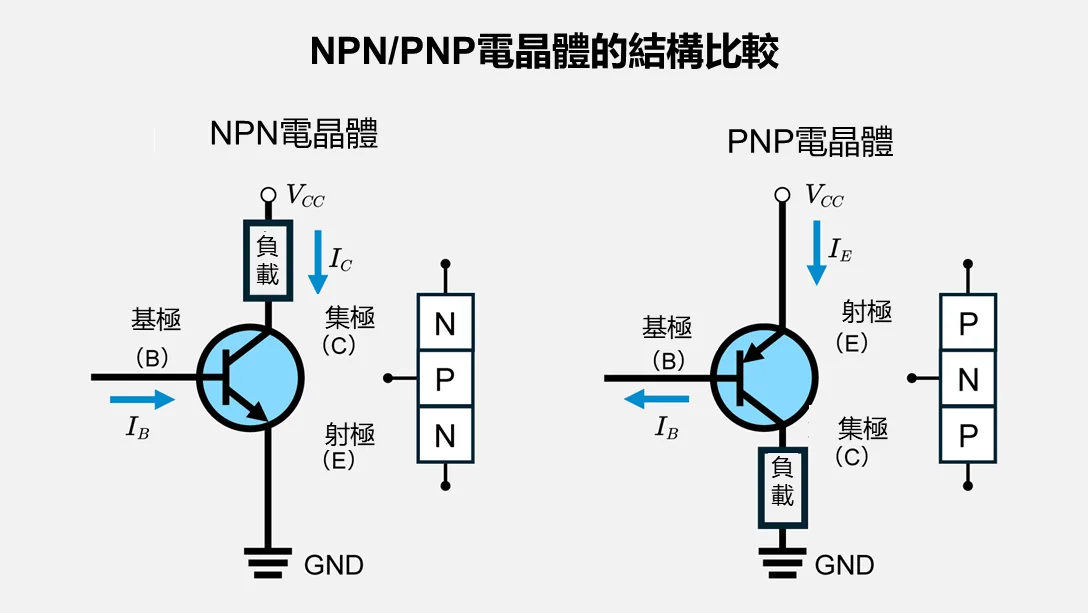

什麼是射極、基極、集極？（符號說明）
雙極電晶體由三個電極構成，分別稱為“射極（E）”、“基極（B）”和“集極（C）”。在電路符號中，射極所附箭頭表示射極電流的方向，NPN型向外，PNP型向內。透過該箭頭的方向可以辨識NPN和PNP型。
透過這種三層結構，可以用基極的微小電流來控制集極電流。

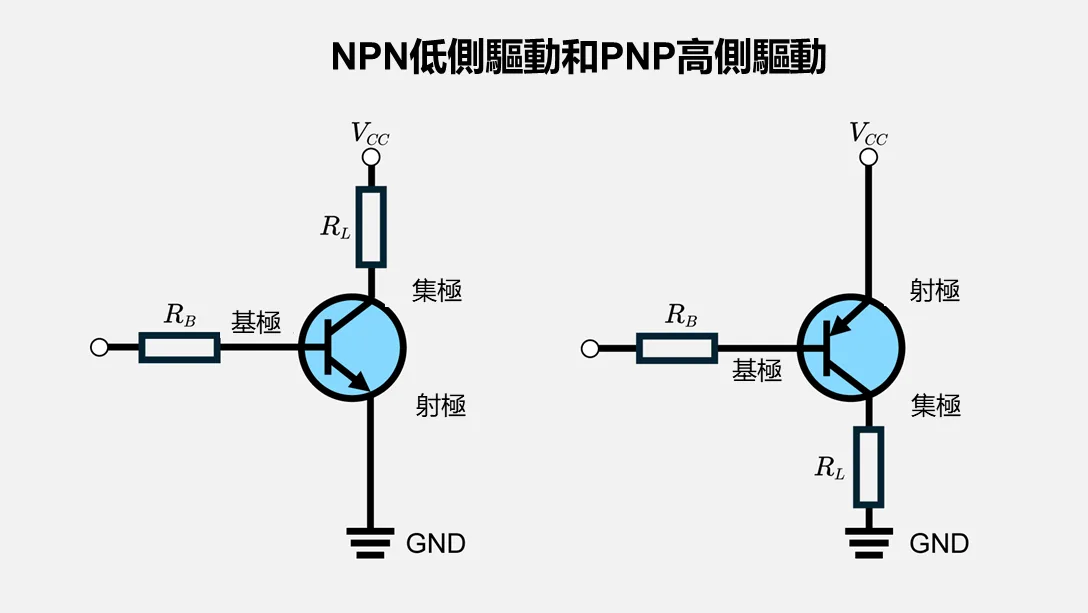

NPN與PNP的區別（透過箭頭方向判別）
雙極電晶體中，NPN型與PNP型在電流方向、負載連接位置上互為鏡像關係。作為典型應用，NPN型雙極電晶體被用於將負載電流引向GND側的低側驅動（灌電流），而PNP型則被用於從電源側向負載供電的高側驅動（拉電流）。透過電平轉換電路或驅動器IC，也可實現反向配置。
雙極電晶體在工作區的工作原理
電晶體根據施加電壓和所流過電流的基本特性組合，可分為三個工作區域。如果能準確判別電晶體在截止區、放大區、飽和區的哪個區域工作，就可以儘快鎖定電路異常所在。
區分截止區、放大區及飽和區的指標（VBE、VCE、IC）
雙極電晶體根據施加電壓與所流過電流的組合關係，可分為截止區、放大區和飽和區三個工作區域。要排查電路異常，需要能夠根據測得的電壓和電流判斷其工作區域。
| 工作區域 | VBE | IC | VCE | 條件 |
|---|---|---|---|---|
| 截止區 | < 0.6V | ≈ 0 | ≈ VCC ※當集極經由負載連接至 VCC側時 |
無基極電流，僅有微弱漏電流 |
| 放大區 | 0.6–0.7V （隨電流變化） |
≈ β×IB | 可變 | B-C結反向偏移 |
| 飽和區 | 0.7–0.9V左右 | ≈負載電流 （由電路決定） |
< 0.3V（參考標準） ※ VCE ≈ VCE(sat) |
IB ≥ IC/βforced B–E結和B–C結正向偏移 |
表中數值為具有代表性的矽NPN電晶體的典型值，數值會因元件和電流條件而變化。VBE隨集極電流增加而上升，VCE(sat)則取決於集極電流、溫度及βforced。在截止區電晶體處於關斷狀態，在放大區進行放大工作，在飽和區則作為開關的導通狀態使用。透過測試儀測量VBE和VCE，並結合負載電阻兩端電壓計算出IC，即可判定當前工作區域。如果實測值偏離預期工作區的特徵範圍，應重新確認偏移電路和負載電阻的取值是否合適。

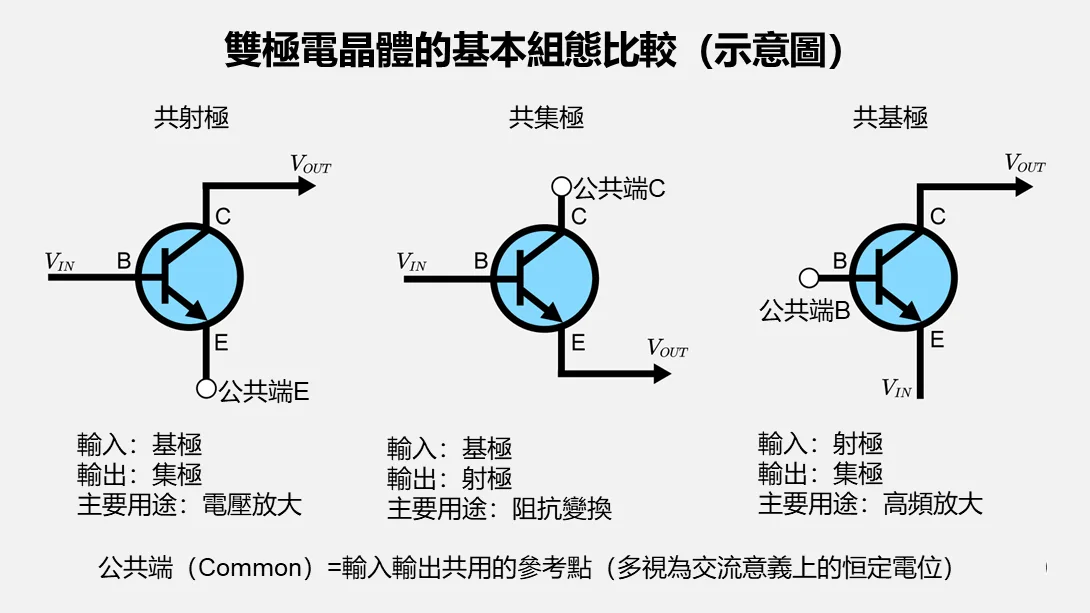

雙極電晶體連接的“三種基本組態”及其區分使用
共射極、共集極、共基極三種結構，根據所選擇的基準引腳不同，其增益和頻率特性也會有所變化。共射極主要適用於放大目的，共集極主要適用於阻抗變換目的，共基極則主要適用於高頻工作。
共射極（CE）：增益高，有相位反轉
雙極電晶體的連接方式中，使用頻率最高的是共射極組態。在單級被動負載結構中，電壓增益通常為數十倍量級，若採用電流源負載和高輸出阻抗等負載，則可達到數百倍。這種組態具有輸入訊號和輸出訊號的相位反轉180度的特性，輸入阻抗處於中間水準，輸出阻抗較高。
共集極（CC）：電壓增益近似為1（射極跟隨器）
雙極電晶體採用共集極組態時，電壓增益近似為1。其輸入阻抗高、輸出阻抗低，故可作為電路間的緩衝器使用。這種組態也被稱為“射極跟隨器（emitter follower）”，能夠在幾乎不改變訊號電壓的情況下進行阻抗變換。
共基極（CB）：適用於高頻、低電流增益應用
雙極電晶體共基極組態的電流增益小於1。其高頻特性優異，適用於RF放大器和混頻電路等應用。這種組態具有輸入阻抗低、輸出阻抗高的特性，適用於需要寬頻帶放大的應用場景。
透過最簡化電路學習雙極電晶體的使用方法
在開關應用中，NPN和PNP會導致負載連接位置發生變化。下面我們透過實際電路示例，來瞭解低側驅動與高側驅動的區別。另外除了極性（NPN/PNP）外，如果能掌握用途（小訊號/功率/高頻）、結構（單體/達林頓）、封裝（SMD/TH）等分類，將更便於系統地整理。同時可快速確立所需的耐壓值、fT及VCE(sat)等的大致目標值。

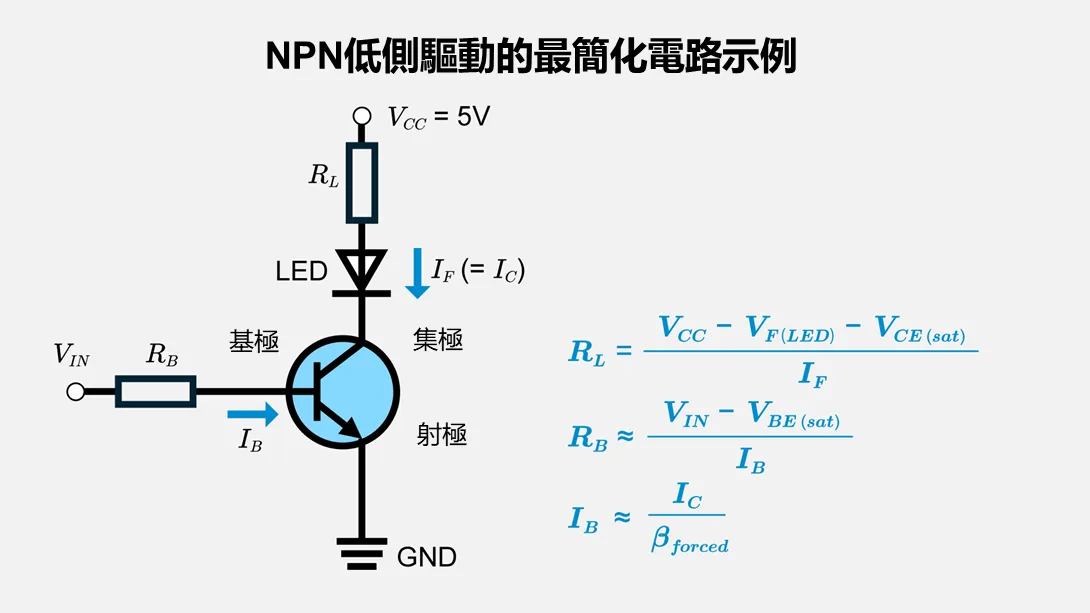

NPN電晶體的開關工作（低側驅動示例）
雙極電晶體的開關工作，可透過最簡化電路進行確認。只需5V電源、LED+串聯電阻、NPN電晶體和基極電阻這四個元件，即可構成基本電路。
當控制訊號為High時LED亮起，Low時熄滅。基極電阻RB的取值需綜合考慮飽和條件和基極電流的限制。

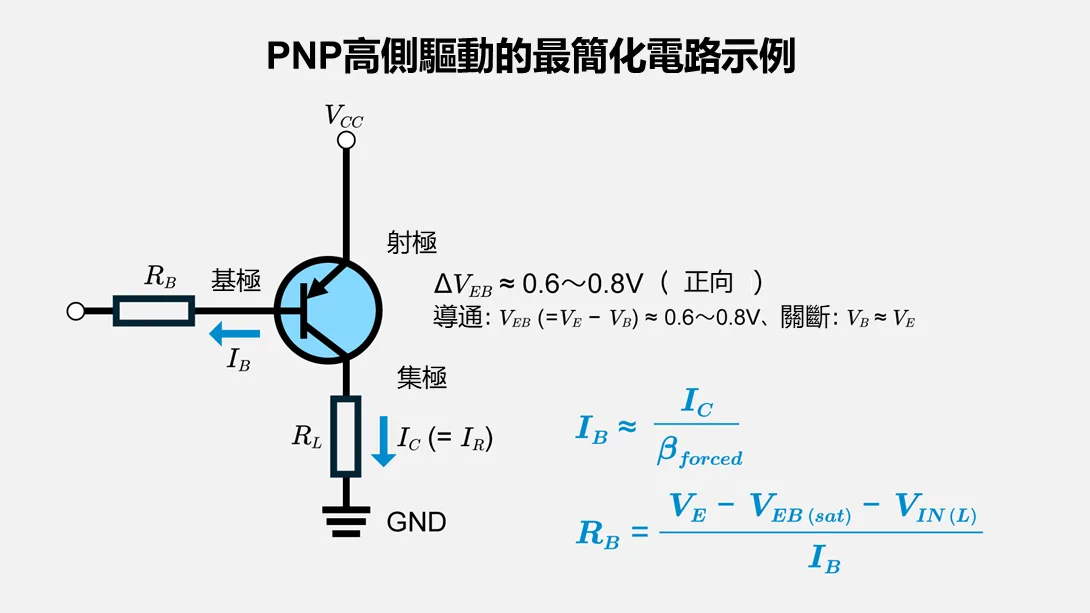

PNP電晶體（高側驅動）的不同之處
PNP雙極電晶體通常用於高側驅動，需將射極連接至VCC。導通條件為VEB (＝ VE – VB) ≈ 0.6～0.8V，要實現可靠關斷需要使VB ≈ VE。當VE採用電池等電壓會變化的電源時，需使基極驅動電路隨之同步調節。另外需要注意VEBO（基極-射極反向崩潰電壓）不得超過其額定值（損壞極限）。
當邏輯電壓未充分低於VE，需透過NPN級或驅動器IC進行電平轉換。
用雙極晶體管制作放大電路
在放大電路設計中，偏移點的設定是首要難關。透過運用IC ≈ β × IB關係式，設定合適的工作點，可以實現穩定的放大工作。
首先需要理解的“偏移點”與IC≈βIB的關係
在雙極電晶體放大電路中，偏移點（工作點、Q點）的設定是首要任務。偏移點是電晶體在放大區工作時的電壓與電流組合，透過將偏移點設置在負載線的合適位置，使交流訊號無論正負擺動均不超出放大區。
集極電流與基極電流的關係可表示為IC ≈ β × IB。β值即使是相同型號也會因條件差異而產生數倍波動，如果僅憑該公式確定偏移點，將會導致Q點發生偏移。在β值較大的個體中，IC增加，工作狀態趨向於飽和；而在β值較小的個體中，IC減少，工作狀態趨向於截止。在實際應用中，通常以β的最小值為前提設計餘裕量，以確保基極電流充足。同時透過射極電阻等負反饋措施降低β對工作點的影響，進而實現工作點的穩定。
應從雙極電晶體技術規格書中讀取的專案
技術規格書中記載了大量參數，但在實際應用中需要優先確認的專案是有限的。掌握hFE(min)、VBE、VCE(sat)、fT這四項參數，便能應對元件選用和電路設計。
確認hFE(min)、VBE、VCE(sat)、fT
在雙極電晶體的技術規格書中，首先要確認最大額定值和SOA（安全工作區）。確認VCEO、IC、Ptot、Tj、熱阻、SOA曲線等參數在正常工作範圍內後，還需按具體應用需求確認hFE(min)、VBE、VCE(sat)、fT等參數。在開關應用中，tr、tf、ts（存儲時間）至關重要，Cibo（輸入電容）、Cobo（輸出電容）等寄生電容也非常重要。
hFE(min)表示電流放大係數的最小值，用於確定偏移電路的電阻值。VBE為基極-射極間電壓，是計算基極電流的必要參數。VCE(sat)表示飽和時的集極-射極間電壓，用於估算開關電路的損耗。fT為特徵頻率，是衡量放大電路頻率特性的指標。
由於各參數會隨溫度和電流條件而變化，因此需要確認技術規格書中的條件欄。
總結
雙極電晶體（BJT）是一種透過基極電流控制集極電流的電流控制元件。在放大電路中，元件工作於放大區；而在開關電路中，則工作於截止區和飽和區。判別工作區域時需使用VBE、VCE、IC的實測值，當發現實際工作區域與預期不符時，應重新調整偏移電路。連接方法（組態）需根據應用需求選擇。共射極組態主要適用於需要高增益的放大場景，共集極組態主要適用於阻抗變換場景，而共基極組態則適用於高頻工作的應用場景。NPN型電晶體通常用於低側驅動，而PNP型則用於高側驅動，兩者的電流方向和控制基準電位不同。查閱技術規格書時，首先需要確認最大額定值和SOA（安全工作區），其次需要根據具體應用場景確認hFE(min)、VBE、VCE(sat)、fT。hFE(min)按最小值進行設計，需綜合考慮溫度和電流條件。在實際的電路設計中，需進行偏移點設定、基極電阻計算及飽和條件驗證。
