PNP電晶體詳解｜高側開關基礎
2026.09.09
PNP電晶體（雙極電晶體）是一種透過基極微小電流控制從射極流向集極電流的雙極電晶體，被廣泛應用於開關電路、放大電路等多種用途。如果不掌握從射極到集極的電流流動結構和工作原理，就可能因佈線錯誤導致無法完全關斷負載等故障問題。
本文將聚焦於PNP晶體管用作高側開關時的使用方法，從電路符號的箭頭方向跟隨電流路徑，依次闡述：PNP電晶體的工作機制（原理）、高側開關的基礎用法、確保可靠關斷的基極處理方法、保護電感性負載的二極體配置，以及實際應用中PNP電晶體常見故障與對策。
※VBE、VCE(sat)、VCE均作為“引腳間電壓降幅（正值）”處理，在公式中以|VBE|、|VCE(sat)|、|VCE|表示。按照嚴格的符號定義（VBE = VB − VE、VCE = VC − VE），PNP工作過程中為負值。
PNP電晶體（雙極電晶體）的作用和用途
選擇PNP作為高側開關的原因在於，它能夠直接從電源側向負載提供電流。PNP電晶體是一種透過基極電流控制集極-射極間電流的放大元件。本文按照傳統的電流方向（即假設正電荷移動的方向）進行說明，而電子流動方向與之相反。在放大區（Active Mode），透過微小的基極電流以直流電流放大係數（hFE、β）控制較大的集極電流，射極電流為基極電流與集極電流之和。當負載電源電壓與微控制器不同，或希望固定負載基準（GND側）時，PNP電晶體可簡化佈線設計。理解PNP與NPN和低側結構之間的區別，有助判斷電路結構的選擇標準。
高側開關使用PNP電晶體的原因

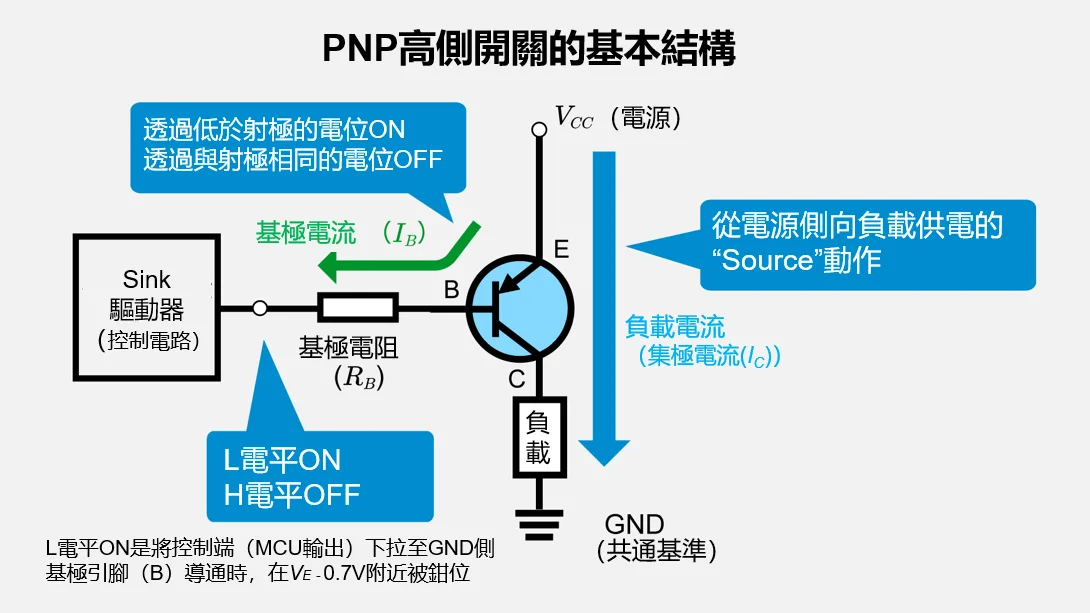

PNP電晶體被用作高側（電源側）開關的主要原因在於：只需保持射極接VCC的同時，將基極電位下拉至低於射極的即可實現導通。PNP電晶體在基極電位低於射極電位時導通，基極電流開始流動；當基極電位與射極電位接近相等時，基極電流截止，電晶體轉為關斷狀態。在如圖所示的結構中，控制端（MCU）透過“將基極下拉至GND側”的動作即可實現開關導通。但需要注意的是，這僅在OFF時能將基極電位拉回至VCC（即射極電位）的情況下適用（需使用同一電源或配備Level shifter電路）。如果是滿足該條件的結構，配置在電源側的元件便能相對直接地進行控制（若在同一位置配置NPN電晶體，則導通時需將基極電位驅動至高於射極電位—即需高於VCC電位，僅靠同一電源的邏輯電路將難以成立）。
另外透過採用高側開關方式，負載的GND側（基準側）可始終保持直接接地狀態，進而可抑制開關動作引起的負載基準電位波動。在低側開關中，負載的GND端電位可能會被抬高，抬高值等於開關元件的導通壓降，這對於需要與負載共地處理訊號的電路（如感測器、通訊、與其他電路的共地等）而言，可能會引發相容性問題。從這一視角來看，在“需要穩定負載基準電位”的應用場景中，通常會選擇高側配置。
導通時，PNP電晶體從射極（VCC）向集極供電，負載上端（集極側）的電壓約為VCC − |VCE(sat)|。因此，負載可在接近VCC的正電位下工作，但嚴格來說仍存在|VCE(sat)|的電壓降。在OFF狀態下，PNP電晶體處於截止狀態，集極呈現高阻抗特性，此時負載電流基本為零（負載上端電位取決於負載特性及其他電路路徑，必要時可透過下拉電阻等方式定義電位）。
這是一個計算示例，其前提是控制端將基極下拉至GND側實現導通（ON），並在關斷（OFF）時將基極電位恢復至VCC（=射極電位）的電路配置（採用同一電源或透過Level shifter電路將電位上拉至VCC）。當採用通用PNP電晶體驅動12V、80mA繼電器時，為確保飽和，若設定強制β＝10，則IB ≈ 80 / 10 = 8mA。當控制端（下拉基極的Sink側驅動器）降至0V時，射極-基極結會在約0.7V被正向偏移，此時基極引腳的電位並非0V，而是被鉗位在VE − 0.7V左右（在12V系統中約為11.3V）。將基極電阻RB ≈ (12−0.7) / 0.008 ≈ 1.4kΩ設為初始值。集極-射極間電壓|VCE(sat)|若為0.2V左右，則元件損耗約為0.2 × 0.08 = 16mW。基極電阻的損耗約為11.3V × 8mA ≈ 0.09W，因此除了電阻額定值外，還需同時確認下拉基極的Sink側驅動器的容許電流（Sink電流）和容許電壓。此外元件損耗主要可透過|VCE(sat)| × IC進行估算，但由於還需疊加基極驅動導致的|VBE| × IB損耗量，因此在溫度上升估算時需預留餘裕量。
然而當微控制器電源為5V、負載電源為12V時，若試圖透過基極電阻將PNP電晶體的基極連接到微控制器的I/O引腳來實現開/關控制，則會導致12V系統透過基極電阻向5V系統產生電流倒灌現象。可能會透過I/O引腳內部的保護二極體或輸出電晶體向5V電源軌注入電流，導致I/O引腳電壓被拉升至5V左右，或流過超出絕對最大額定值的電流，進而存在損壞微控制器的風險。當微控制器與負載的電源電壓不同時，需配置Level shifter電路並採取防止反向注入的措施。典型方法之一是採用由NPN電晶體構成的Level shifter電路，透過恰當控制基極電位來實現。這一點將在“關斷保證”章節中予以闡述。
在低側配置中，由於負載的負極（-）側被接至GND，因此負載的正極（+）側始終與電源電壓相連。高側配置適用於需要將負載的負極（-）側固定在GND等基準電位，僅對負載的正極（+）側電位進行開/關控制的場景；或需要在多個負載間實現共地的情況。即使微控制器的電源電壓與負載的電源電壓相同，採用PNP型電晶體時仍需注意控制極性的反轉，這在佈線設計時需特別留意。
關於雙極電晶體的整體介紹，請參閱雙極電晶體｜工作原理及使用方法（NPN/PNP）。
與NPN電晶體（低側）的區別

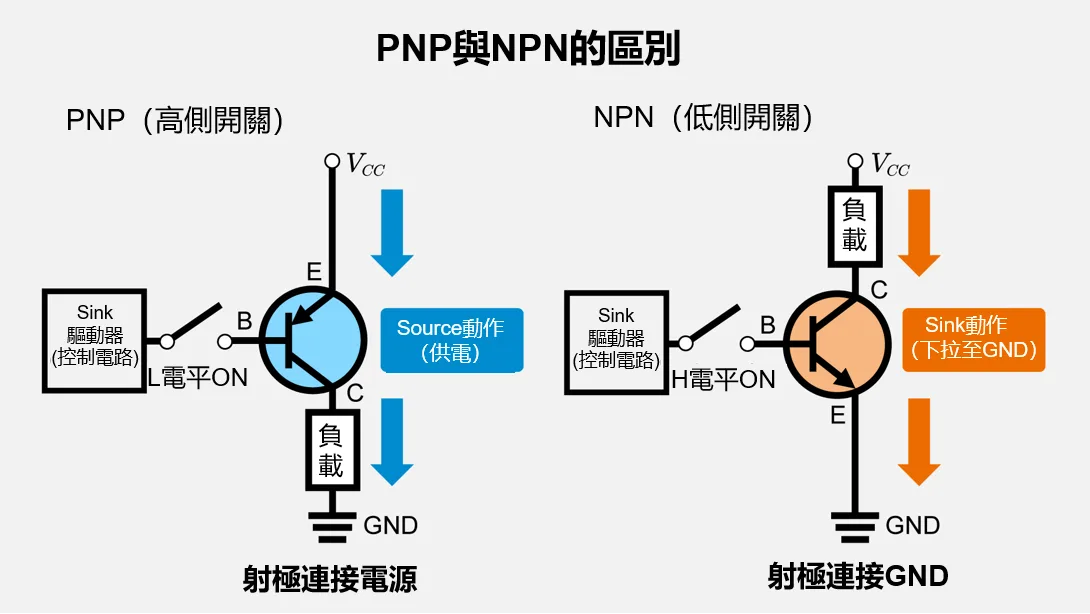

NPN與PNP的區別主要體現在電流方向和控制電壓極性上。射極連接錯誤會導致電晶體無法關斷，或因反向偏移而損壞。
- PNP電晶體是向負載供電的拉電流工作方式，NPN電晶體則是將負載拉至GND的Sink工作方式。
- PNP型電晶體在基極電位低於射極電位（相當於L電平）時導通，而NPN型電晶體則在基極為H電平時導通（控制極性相反）。
- 在高側開關中，PNP電晶體的射極連接VCC；而在低側開關中，NPN電晶體的射極則應接地（若錯誤地將射極接反，則即使在關斷狀態下也會產生漏電流）。
理解這一差異後，便可判斷高側和低側的選擇標準。
PNP電晶體的基本佈線（高側開關）
高側佈線導致工作故障的最大原因在於電流路徑的排列順序和射極電位錯誤。在正確的電路中，電流按電源→射極→集極→負載→GND的順序流動。射極請務必配置在VCC側。如果配置在GND側，則ON/OFF條件無法成立（無法導通），且可能發生反接或經由保護二極體的反向注入現象。電路圖符號中的射極箭頭指示電流方向，遵循此方向可避免極性錯誤。在集極開路（PNP源型輸出）佈線時，需特別注意負載側的電位處理。
佈線的基本形式與電流流向（VCC→PNP→負載→GND）

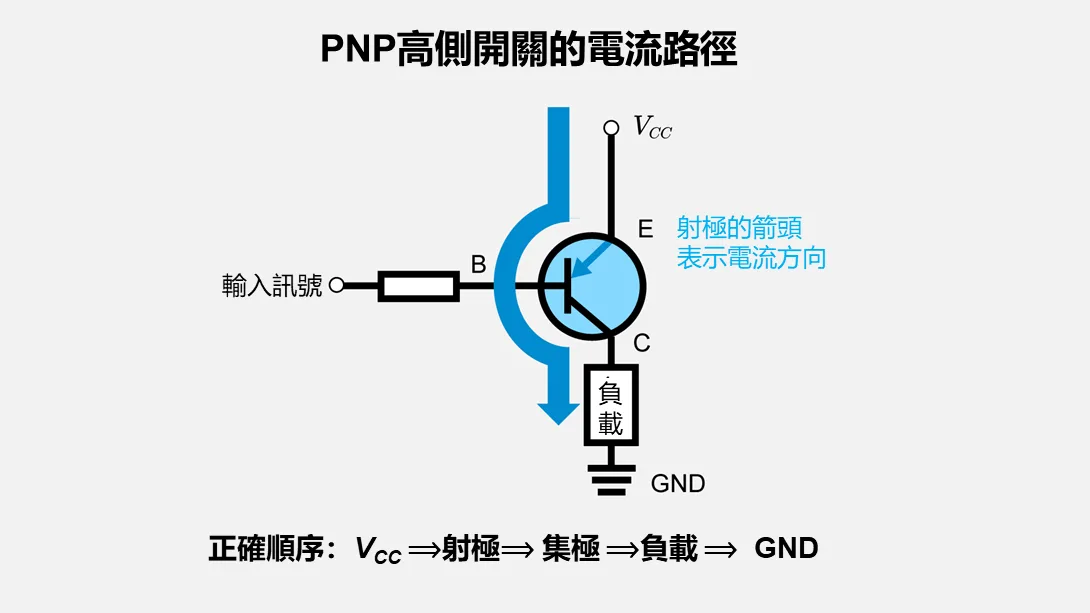

高側開關的正確佈線順序應為：電源（VCC）→射極→集極→負載→GND的單向路徑。當PNP處於導通狀態時，從射極流入的電流會經由集極流向負載，進而驅動負載工作。在關斷狀態下，基極電流為零，射極-集極之間處於截止狀態。
若顛倒此順序，特性將顯著惡化，損壞風險也隨之升高。若將射極與集極反接，則會進入反向工作模式，此時β值將比正向模式低一個數量級，且耐壓性能可能超出規格保證範圍。這種反接即使是評估用途的臨時連接也不推薦。將射極連接至低電位側（GND側）而非VCC時，無法使基極電位低於射極電位，因此基本上無法導通。若再發生C/E引腳接錯的情況，會因經由B-C結合的異常電流損壞控制系統。
若將箭頭方向解讀錯誤，可能會導致射極與集極混淆。關於符號的詳細定義，可參閱“雙極電晶體｜工作原理及使用方法（NPN/PNP）”一文。
集極開路（PNP源型輸出）的注意事項
在PNP電晶體的源型輸出佈線中，需將射極連接至電源（VCC），並透過集極驅動負載。負載的另一端需接地（GND）。當電晶體導通時，電流從集極流向負載，集極電位將維持在VCC – |VCE(sat)|左右。在關斷狀態下，集極將呈現高阻抗狀態，負載電流基本為零（漏電流ICEO和ICEX請透過技術規格書確認。因溫度上升會導致漏電流增加，所以需設定高阻抗讀取的閾值）。在高溫環境下，漏電流可能導致LED即使在“關斷”狀態下仍會發出微弱的光。
這種線路適用於繼電器驅動、LED點亮等直流負載應用。由於負載的GND側可與其他電路共用，因此佈線更為簡化。若微控制器與負載共地，則無需另行鋪設獨立的地線回路。然而負載電流（IC）由電源電壓和負載決定，如果無法為IC提供足夠的基極電流IB（未達飽和狀態），則集極-射極間電壓無法充分下降，這將導致損耗增加。因此需透過強制β等設計基準來估算並確保所需的IB電流。另外需注意基極驅動不要以過電壓或過電流對控制器輸出端（I/O引腳）造成過驅動。當微控制器的電源電壓與負載的電源電壓不同時，需在基極驅動電路中配置Level shifter電路並防止反向注入。
PNP電晶體作為高側開關的成立條件（關鍵在於“關斷保證”）
能否正常進行開關工作，取決於能否將PNP電晶體控制在截止和飽和兩種狀態。在截止狀態下，基極-射極結無法形成正向偏移，集極電流幾乎無法流通。在飽和狀態下，集極-射極間的電壓降（|VCE(sat)|）會降到非常低，此時射極－集極間的電阻達到最小。在高側開關中，特別需要注意的是“關斷保證”這一特性。當基極處於懸空狀態或與射極之間的電位差不足時，電晶體將無法完全截止，導致負載中持續流過微弱電流。理解|VBE|、|VCE(sat)|、IC三者的關係，能夠為設計決策提供明確的判斷依據。
開/關條件與基極電壓的關係（基極低於射極）

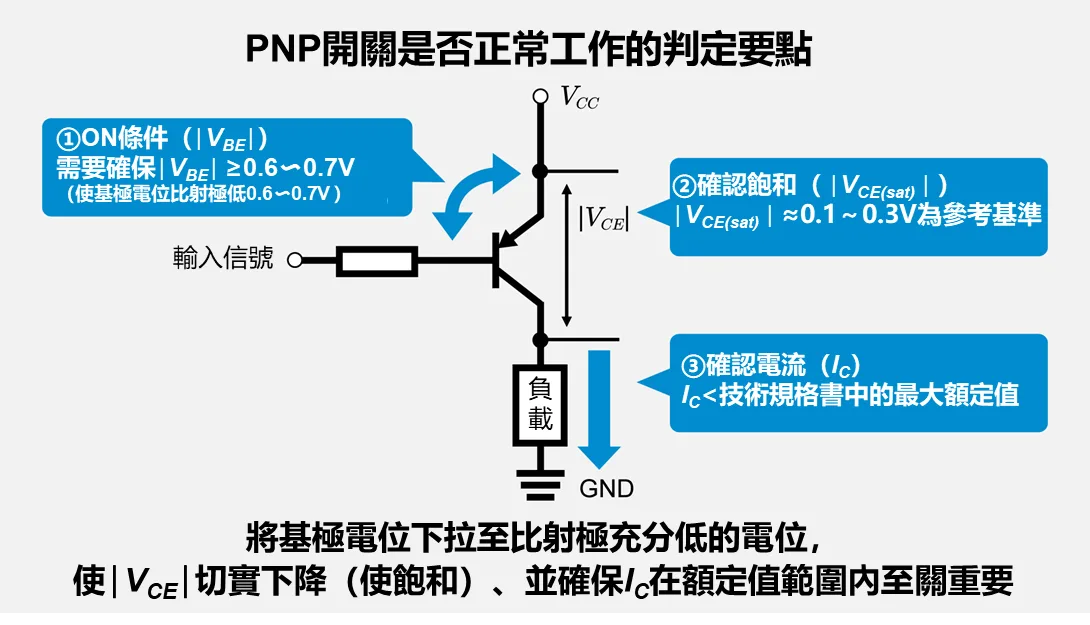

是否正常進行開關工作透過|VBE|、|VCE(sat)|及IC三項指標進行判定。這些參數將成為區分截止與飽和狀態的判定標準。
| 判定項目 | 狀態判別 | 參考標準 | 設計和測試要點補充說明 |
|---|---|---|---|
| 導通條件 | 基極-射極結是否處於正向偏移狀態，且能否流過基極電流 | |VBE| ≳ 0.6〜0.7V | 0.6～0.7V為實際應用中可視為導通狀態的典型閾值範圍 |
| 飽和確認 | 電晶體是否已飽和，集極-射極間是否是足夠低的電阻 | |VCE(sat)| ≈ 0.1〜0.3V左右 | 若接近1V，則極有可能存在飽和不足的問題 |
| 電流確認 | 負載驅動時實際流過的電流，是否在元件的最大額定值及熱設計範圍內 | IC < 最大額定值 | 額定值不僅由電流決定，還取決於損耗和溫度上升 |
※|VBE|和|VCE(sat)|以“引腳間的電壓降幅（絕對值）”表示
※達林頓等元件結構，可能存在|VCE(sat)|較高的情況，最終判定請以技術規格書的飽和條件為准
例如當用12V電源驅動時，射極接12V。當控制端（微控制器輸出）被下拉至0V時，射極-基極結因約0.7V的電壓而正向偏移，基極電流流通，電晶體導通（此時基極引腳電壓被鉗位元在約11.3V附近，剩餘電壓降落在基極電阻上）。當基極電壓被拉低至11.5V時，射極-基極間的電位差約為0.5V，此時基極電流幾乎不流通，因此在表像上呈現關斷狀態。但需注意，0.5V左右的電壓並不能保證“完全關斷”，受元件個體差異、溫度、負載（如LED等）等因素影響，仍可能出現微弱的導通現象。（若想確保徹底關斷，需將基極電位恢復至與射極相近的水準）
確保徹底“關斷”的基極處理
高側開關出現“無法完全關斷”的問題，主要源於兩個原因。一個是基極懸空問題，另一個是微控制器電源與負載電源之間的電壓差。

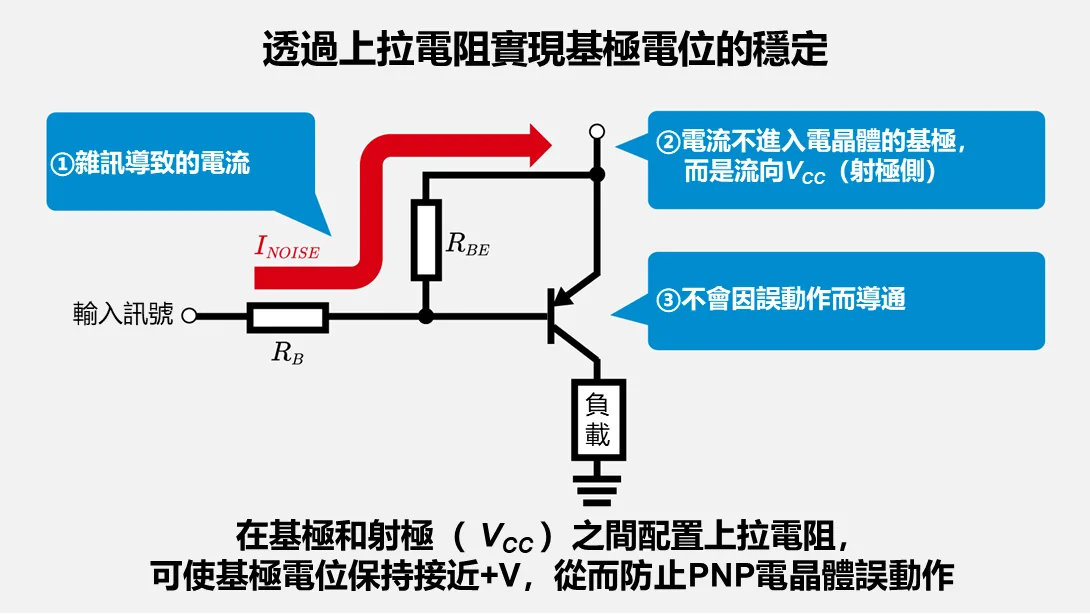

微控制器的輸出引腳處於高阻抗狀態（如啟動時或初始化期間）時，PNP電晶體的基極會懸空，導致電晶體發生誤動作。實際上存在因雜訊導致基極電位不穩定，進而使負載在非預期時機導通的案例。在基極與射極之間配置上拉電阻（建議10kΩ～100kΩ），可確保基極電位等於射極電位（VCC）。最佳值會因輸入元件和雜訊環境而有所波動。應避免對基極-射極結施加過大的反向偏移電壓。如果超過擊穿電壓（VEBO），元件可能會永久損壞。
當微控制器電源與負載電源的電壓相同（例如兩者均為5V）時，將微控制器輸出置為H電平（高電平）可使基極與射極處於相同電位，進而實現可靠關斷。然而若兩電源的電壓不同，則需格外留意。
例如當負載電源為12V、微控制器電源為5V時，即使將微控制器輸出置為高電平（5V），由於該電位仍低於射極（12V），射極－基極結仍保持正向偏移狀態（在約7V的電位差中，約0.7V降落在結上，其餘部分降落在基極電阻上）。在這種狀態下，電晶體將保持導通狀態。而且電流會從12V電源經由基極電阻灌入5V微控制器的引腳，致使引腳被施加超過微控制器電源電壓的電壓，即發生反向注入。應將反向注入電流控制在絕對最大額定值範圍內，以確保施加在控制器（微控制器）I/O引腳上的電壓不超過其電源電壓（VDD）。當電源電壓不同時，需進行電平轉換並防止反向注入。具有代表性的方法是採用NPN電晶體構建Level shifter電路。
確保安全穩定工作的佈線和保護技巧（使高側PNP電晶體穩定工作）
在電感性負載驅動電路中，開關斷開時產生的反向電動勢會損壞電晶體。繼電器和馬達等負載驅動電路在斷開開關時，會產生反向電動勢。當該電壓超過電晶體的耐壓值時，元件將被損壞。將續流二極體與負載並聯連接，可吸收反向電動勢，進而可保護電晶體。在高側開關配置中，二極體的極性需要以VCC為參考進行正確配置。如果基極處於懸空狀態，將會導致誤動作，所以需透過上拉電阻使其穩定工作。
保護電感性負載的二極體配置方法
開/關電感性負載（繼電器、馬達、電磁閥）時，在將電晶體切換至關斷的瞬間，線圈電流急遽減小，為維持電流持續流動而產生反向電動勢。當高側PNP開關採用“VCC－射極（PNP）－集極－負載－GND”的電路結構時，關斷瞬間為維持負載電流，集極側節點會向低於GND的方向偏移，這會導致電晶體兩端電壓（|VCE|）超過額定值，進而發生雪崩擊穿，因此產生的高熱量會引發元件損壞或劣化。

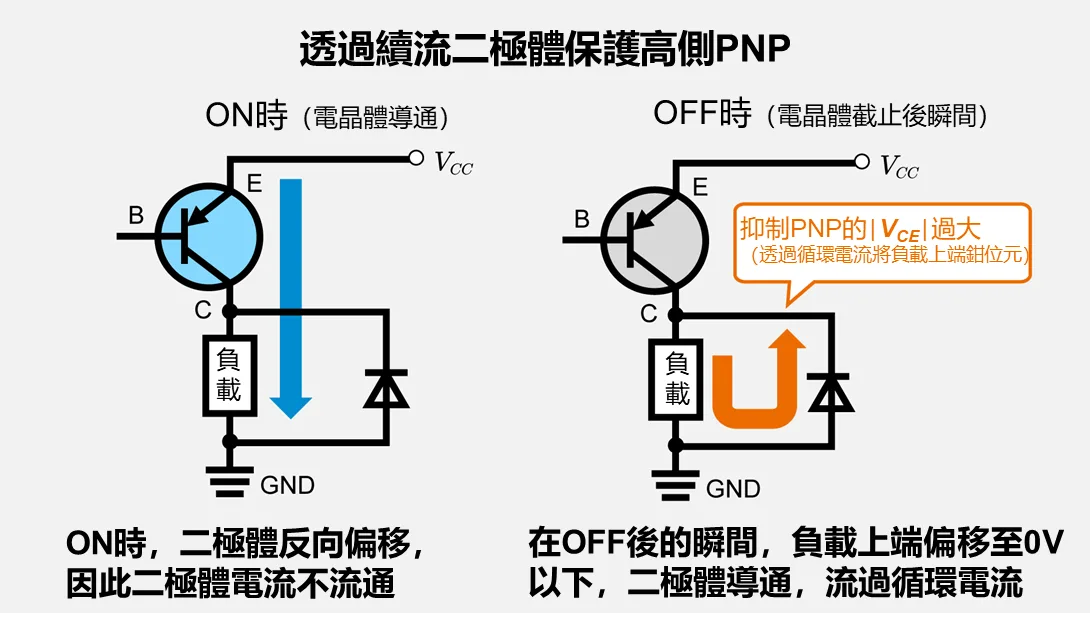

針對這種問題，相應的對策是將續流二極體與電感性負載並聯連接，並使其在正常工作時反向偏移。在高側PNP的示例中，應將二極體的陽極連接至GND，陰極連接至集極側節點。當電晶體關斷時，集極側節點向負側偏移，二極體正嚮導通，進而形成線圈電流經二極體循環的電路。這樣集極側節點電壓被鉗位元在接近（理想情況下）二極體正向電壓的水準（若因佈線電感等因素導致暫態過衝殘留，也可考慮採用TVS等保護元件），進而可有效抑制施加在電晶體上的過大電壓尖峰。
當採用二極體鉗位時，線圈承受的反向電壓會降到非常低，這可能導致電流衰減速度減緩，進而使繼電器釋放延遲。若需高速截止，可考慮採用齊納二極體（或TVS）等提升鉗位元電壓的方法，或增加RC緩衝電路等方案。
防止誤動作的基極處理與佈線（懸空和電位差）
要防止基極懸空，可透過前一節所述的上拉電阻方案進行處理。本節將介紹走線和雜訊抑制措施。
射極到電源（VCC）之間的佈線過長時，容易受雜訊干擾，進而導致誤動作。將射極引腳以最短路徑連接至電路板的電源線路，可提高抗雜訊性能。當電源線路的阻抗較高時，在射極附近並聯小容量陶瓷電容作為旁路元件，可釋放高頻分量的雜訊，進而更易維持電源電位的穩定性。電容值會因雜訊頻段和負載電流而變化，建議從數十nF級別的電容開始著手，在整個電源線路上配合使用數十μF至數百μF級別的濾波電容進行調整。
同樣地，將微控制器輸出至基極電阻間的走線縮短，也能降低雜訊干擾的影響。基極佈線過長時，外部雜訊可能會導致基極電位波動，使電晶體在非預期時刻導通。
PNP電晶體在高側驅動中常見的故障及對策
高側開關的常見問題主要有三種：佈線錯誤導致不動作、關斷狀態下存在微弱電流、反接造成的損壞。若負載不動作，需要確認射極是否已連接至VCC，並確認基極電壓是否充分低於射極。若無法完全關斷負載，可能是基極處於懸空狀態，或與射極之間的電位差不足。執行上述最基本的佈線檢查步驟，可快速鎖定故障原因。
無法完全關斷的原因及微弱電流的產生
在高側開關中出現的“負載無法完全關斷”問題，是由多重因素疊加引起的。最多的是基極懸空問題以及與微控制器電源之間的電壓差問題。
當基極處於懸空狀態時，由於雜訊干擾會導致基極電位不穩定，進而使電晶體出現部分導通現象。未配置上拉電阻或電阻值過大時會出現這種情況。當微控制器電源與負載電源存在電壓差時，即使將微控制器輸出置為高電平，由於電位仍低於射極，會導致射極-基極結保持正向偏移狀態（射極-基極結電壓被鉗位元在約0.7V，剩餘電壓降落在基極電阻上）。在這種狀態下，電晶體無法完全關斷。
由於溫度上升導致漏電流（ICEO和ICEX）增加，即使在關斷狀態下也會有微弱電流透過。如果無法完全關斷負載，應確認漏電流（ICEO）和基極懸空情況。透過技術規格書確認溫度特性，並驗證在工作溫度範圍內的漏電流是否處於容許範圍內。如果負載是LED，即使僅僅數十μA的電流，也可能達到肉眼可見的亮度。
反接和佈線錯誤引發的症狀及其對策

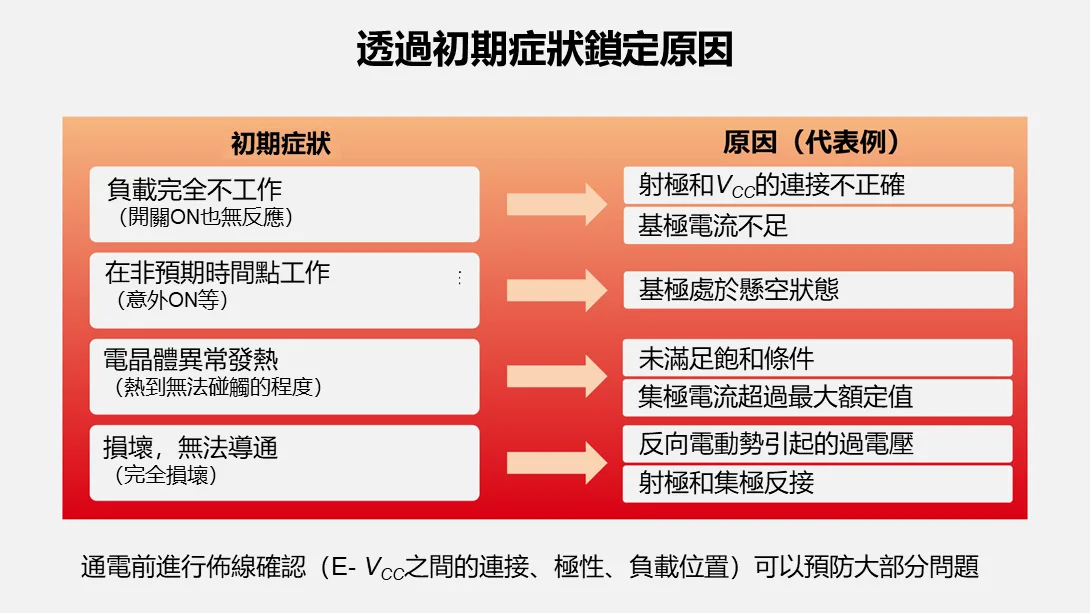

高側佈線所引起的問題，可透過症狀鎖定原因。當負載完全不動作時，可能是射極與VCC的連接斷開，或基極電壓未充分低於射極所致。若負載在意外導通，則表明基極處於懸空狀態。
若電晶體異常發熱，可能原因是未滿足飽和條件，或集極電流超出最大額定值。截止狀態下，集極-射極間呈現高阻態；飽和狀態下則表現為低阻態。電晶體損壞導致無法導通時，可能是反向電動勢引起的過電壓，或是射極與集極反接所致。
在通電前確認接線，可有效防止電晶體損壞或誤動作。通常設計人員透過以下三個步驟確保安全：
- 確認射極與VCC之間正確連接
- 確認基極電阻和負載極性（射極接VCC，集極經負載接地）
- 確認負載位置（負載應位於集極側，與GND之間）
按照上述順序確認，可在通電前發現大部分的佈線錯誤。
PNP電晶體總結
本文整理了將PNP電晶體（雙極電晶體）用作高側開關時的三個要點：第一，將射極接入電源側（VCC），將集極接入負載側。第二，在飽和模式下，集極-射極間呈現低阻態，適合開關應用；而在放大模式下，雖具有電流放大能力，但不適合開關工作。“導通”時需將基極電位下拉至低於射極電位，“關斷”時則需確保將基極電位上拉回射極電位。第三，對於繼電器等電感性負載，應以VCC為基準正確配置續流二極體的方向，以防止過壓崩潰；同時，應透過佈線設計避免基極懸空和意外導通狀態，這非常重要。
